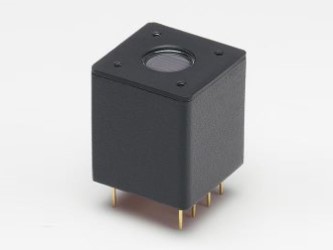

Серия H14950 – это компактные фотоэлектронные модули, содержащие ФЭУ в металлическом корпусе и высоковольтную схему питания. Несмотря на размеры, практически равные фотодиодам, этот модуль обеспечивает высокий коэффициент усиления, широкий динамический диапазон и высокую скорость отклика.
Технические характеристики:
|
Параметр |
Значение |
|
Форма площади фотокатода |
Круглая |
|
Размер площади фотокатода |
Ø8 мм |
|
Длина волны (мин.) |
185 нм |
|
Длина волны (макс.) |
650 нм |
|
Длина волны (пик.) |
400 нм |
|
Размер модуля (ШxВxД) |
22 мм x 22 мм x 25 мм |
|
Входное напряжение |
От +11.5 В до +15.5 В |
|
Входное напряжение (макс.) |
18 В |
|
Входной ток (макс.) |
12 мА |
|
Входной сигнал тока (макс.) |
100 мкА |
|
Управляющее напряжение (макс.) |
+1.0 В (входной импеданс 30 кОм) |
|
Рекомендуемый диапазон регулировки управляющего напряжения |
От +0.5 В до +1.0 В (входной импеданс 30 кОм) |
|
Катод |
|
|
Светочувствительность (мин.) |
80 мкА/лм |
|
Светочувствительность (тип.) |
105 мкА/лм |
|
Индекс чувствительности к синей области спектра (CS 5-58) (тип.) |
13.5 |
|
Чувствительность к излучению (тип.) |
110 мА/Вт |
|
Анод |
|
|
Светочувствительность (мин.) |
30 А/лм |
|
Светочувствительность (тип.) |
105 А/лм |
|
Чувствительность к излучению (тип.) |
1.1 x 105 А/Вт |
|
Темновой ток (через 30 мин.) (тип.) |
0.5 нА |
|
Темновой ток (через 30 мин.) (макс.) |
5 нА |
|
Время нарастания (тип.) |
0.6 нс |
|
Шум (от пика к пику) (макс.) |
0.6 мВ |
|
Время установления (макс.) |
0.2 с |
|
Рабочая температура окружающей среды |
От +5 °C до +50 °C |
|
Температура хранения |
От -20 °C до +50 °C |
|
Масса |
32 г |

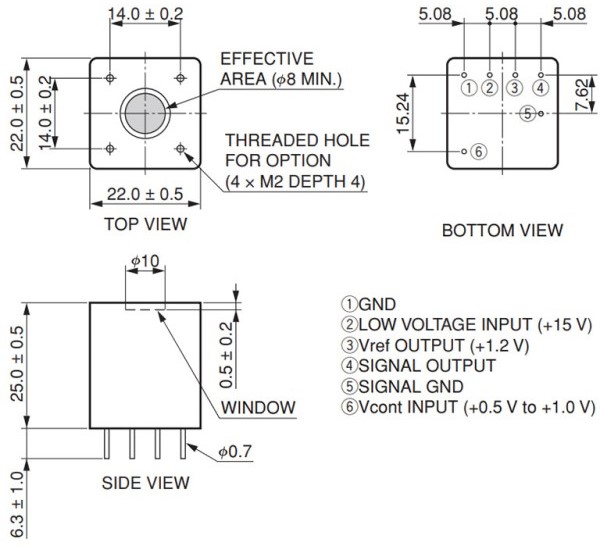

Габариты:
