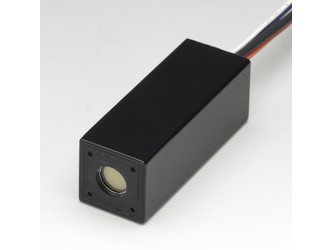

Серия H10722 представляет собой модуль фотоумножителя, содержащий ФЭУ в металлическом корпусе, высоковольтную схему питания с низким энергопотреблением и малошумящий усилитель. Усилитель преобразует выходной ток ФЭУ в выходное напряжение, чтобы сигнал можно было легко обработать. Кроме того, усилитель подключается близко к выходному выводу анода ФЭУ, чтобы на сигнал меньше влияли внешние шумы.
Технические характеристики:
|
Параметр |
Значение |
|
Форма площади фотокатода |
Круг |
|
Размер |
Ø8 мм |
|
Длина волны (мин.) |
230 нм |
|
Длина волны (макс.) |
920 нм |
|
Длина волны (пик.) |
630 нм |
|
Размер (Ш х В х Г) |
60.0 мм x 22.0 мм x 22.0 мм |
|
Входное напряжение |
От ±4.5 до ±5.5 В |
|
Входное напряжение (макс.) |
±5.5 В |
|
Входной ток (макс.) |
+6.2 / -3.5 мА |
|
Ток выходного сигнала (макс.) |
+4 (сопротивление нагрузки: 10 кОм) В |
|
Управляющее напряжение (макс.) |
+1.1 (входное сопротивление: 1 МОм) В |
|
Рекомендуемый диапазон регулировки управляющего напряжения |
От +0.5 до +1.1 (входное сопротивление: 1 МОм) В |
|
Катод |
|
|
Чувствительность к свету (мин.) |
350 мкА/Лм |
|
Чувствительность к свету (тип.) |
500 мкА/Лм |
|
Отношение красное/белое (тип.) |
0.45 |
|
Чувствительность к излучению (тип.) |
78 мА/Вт |
|
Анод |
|
|
Чувствительность к свету (мин.) |
3.5 x 108 В/Лм |
|
Чувствительность к свету (тип.) |
1.0 x 109 В/Лм |
|
Чувствительность к излучению (тип.) |
150 В/нВт |
|
Выходное напряжение в зависимости от темнового тока ФЭУ (тип.) |
10 мВ |
|
Выходное напряжение в зависимости от темнового тока ФЭУ (макс.) |
100 мВ |
|
Коэффициент преобразования тока в напряжение |
1 В/мкА |
|
Выходное напряжение смещения (тип.) |
±1 мВ |
|
Пульсирующий шум (от пика к пику) (макс.) |
0.5 мВ |
|
Время установления (макс.) |
10 с |
|
Рабочая температура окружающей среды |
От +5 до +50 °C |
|
Температура хранения |
От -20 до +50 °C |
|
Масса |
90 г |

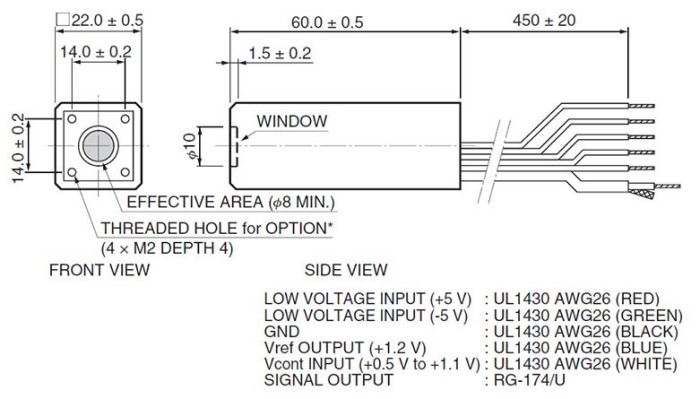

Габаритные размеры (единица измерения: мм)
