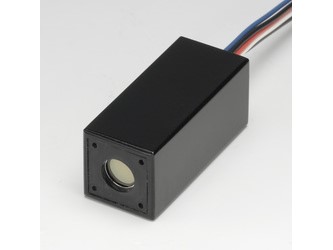

Серии модулей ФЭУ H10720 и H10721 представляют собой модули фотоумножителей, содержащие ФЭУ в металлическом корпусе и высоковольтную цепь питания. Во встроенном ФЭУ используется металлический корпус того же диаметра, что и металлический корпус ТО-8, используемый для полупроводниковых фотоприемников. Несмотря на небольшой размер, почти равный фотодиодам, этот модуль обеспечивает высокий коэффициент усиления, широкий динамический диапазон и высокую скорость отклика.
Технические характеристики:
|
Параметр |
Значение |
|
Форма площади фотокатода |
Круг |
|
Размер |
Ø8 мм |
|
Длина волны (мин.) |
230 нм |
|
Длина волны (макс.) |
700 нм |
|
Длина волны (пик.) |
400 нм |
|
Размер (Ш х В х Г) |
50.0 мм x 22.0 мм x 22.0 мм |
|
Входное напряжение |
От +2.8 до +5.5 В |
|
Входное напряжение (макс.) |
5.5 В |
|
Входной ток (макс.) |
2.7 мА |
|
Ток выходного сигнала (макс.) |
100 мкА |
|
Управляющее напряжение (макс.) |
+1.1 (входное сопротивление: 1 МОм) В |
|
Рекомендуемый диапазон регулировки управляющего напряжения |
От +0.5 до +1.1 (входное сопротивление: 1 МОм) В |
|
Катод |
|
|
Чувствительность к свету (мин.) |
100 мкА/Лм |
|
Чувствительность к свету (тип.) |
135 мкА/Лм |
|
Индекс чувствительности к синей области спектра (CS 5-58) (тип.) |
15.5 |
|
Чувствительность к излучению (тип.) |
130 мА/Вт |
|
Анод |
|
|
Чувствительность к свету (мин.) |
100 А/Лм |
|
Чувствительность к свету (тип.) |
270 А/Лм |
|
Чувствительность к излучению (тип.) |
2.6 x 105 А/Вт |
|
Темновой ток (через 30 мин.) (тип.) |
1 нА |
|
Темновой ток (через 30 мин.) (макс.) |
10 нА |
|
Время отклика |
|
|
Время нарастания (тип.) |
0.57 нс |
|
Пульсирующий шум (от пика к пику) (макс.) |
0.1 мВ |
|
Время установления (макс.) |
10 с |
|
Рабочая температура окружающей среды |
От +5 до +50 °C |
|
Температура хранения |
От -20 до +50 °C |
|
Масса |
80 г |

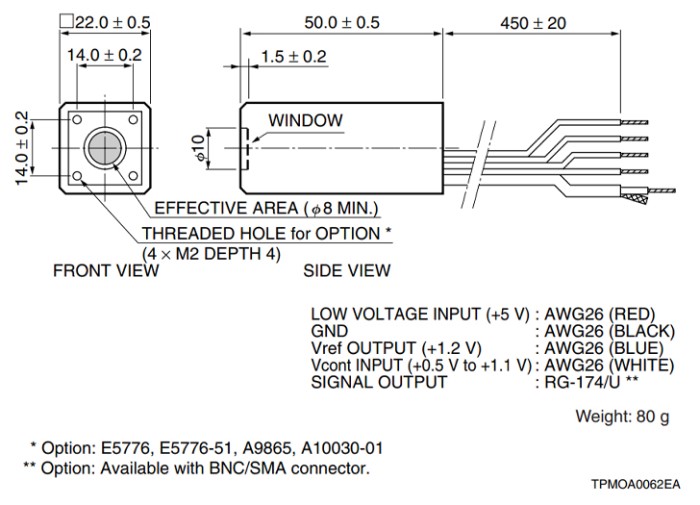

Габаритные размеры (единица измерения: мм)
