        Модуль ФЭУ H10492-003, Ø22 мм, 300-650 нм

        Главная
        —
        Каталог продукции
        —
        Детекторы излучения
        —
        Фотоэлектронные умножители
        —
        Фотоэлектронные умножители Hamamatsu
        —Модуль ФЭУ H10492-003, Ø22 мм, 300-650 нм

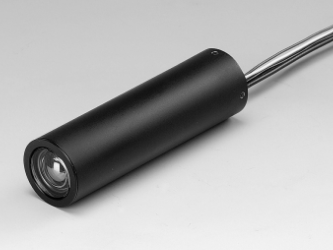

        Фото Модуль ФЭУ H10492-003, Ø22 мм, 300-650 нм
        Производитель: Hamamatsu
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Hamamatsu
        Категория (для бренда)
        Фотоэлектронные умножители

        Модули фотоумножителей серии H10492 включают фотоумножитель с торцевым окном диаметром 25 мм (1"), высоковольтную схему питания и малошумящий усилитель. Усилители выпускаются с коэффициентом преобразования тока в напряжение 1 В/мкА или 0.1 В/мкА и полосой частот от постоянного тока до 20 кГц, от постоянного тока до 200 кГц или от постоянного тока до 8 МГц. Фотоэлектронные умножители с различными характеристиками спектрального отклика предназначены для измерений в видимом диапазоне или в диапазоне от видимого до ближнего ИК-диапазона.

        Технические характеристики:

        Параметр

        Значение

        Форма площади фотокатода

        Круг

        Размер

        Ø22 мм

        Длина волны (мин.)

        300 нм

        Длина волны (макс.)

        650 нм

        Длина волны (пик.)

        420 нм

        Размер (Ш х В х Г)

        Ø 35 мм x 120 мм

        Входное напряжение

        От ±11.5 до ±15.5 В

        Входное напряжение (макс.)

        ±18 В

        Входной ток (макс.)

        +24 / -21 мА

        Ток выходного сигнала (макс.)

        100 мкА

        Напряжение выходного сигнала (макс.)

        +10 (входное сопротивление: 500 Ом), +5 (входное сопротивление: 50 Ом) В

        Управляющее напряжение (макс.)

        +1.2 (входное сопротивление: 1 МОм) В

        Рекомендуемый диапазон регулировки управляющего напряжения

        От +0.5 до +1.1 (входное сопротивление: 1 МОм) В

        Катод

        Чувствительность к свету (мин.)

        60 мкА/Лм

        Чувствительность к свету (тип.)

        90 мкА/Лм

        Индекс чувствительности к синему цвету (CS 5-58) (тип.)

        10.5

        Чувствительность к излучению (тип.)

        85 мА/Вт

        Анод

        Чувствительность к свету (мин.)

        4.0 x 106 В/Лм

        Чувствительность к свету (тип.)

        1.8 x 107 В/Лм

        Чувствительность к излучению (тип.)

        17 В/нВт

        Выходное напряжение в зависимости от темнового тока ПМТ (тип.)

        0.3 В

        Выходное напряжение в зависимости от темнового тока ПМТ (макс.)

        2 мВ

        Коэффициент преобразования тока в напряжение

        0.1 В/мкА

        Выходное напряжение смещения (тип.)

        ±1 мВ

        Шум пульсации (от пика к пику) (макс.)

        0.8 мВ

        Время установления (макс.)

        10 с

        Рабочая температура окружающей среды

        От +5 до +50 °C

        Температура хранения

        От -20 до +50 °C

        Масса

        170 г

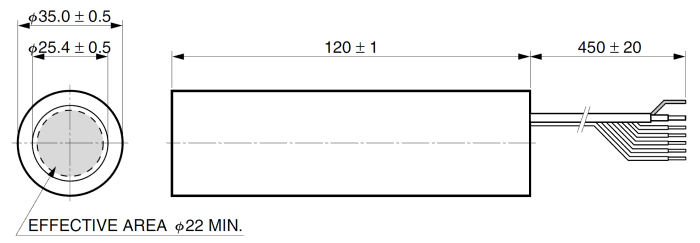

        Габаритные размеры (единица измерения: мм)

        Для доступа к файлам требуется Авторизация
        h10492.pdf
        76.8 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        Для сцинтилляционного счета
        Применимый ФЭУ
        25 мм лобового типа
        Полярность напряжения питания
        +
        [Макс. Номинал] Ток делителя напряжения
        0,3 мА
        [Макс. Номинал] Напряжение питания
        1250 В
        Общее сопротивление делителя напряжения
        4,3 МОм
        Фото Розетка типа D в сборе E2924-05
        Розетка типа D в сборе E2924-05
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        Кабельный выход
        Применимый ФЭУ
        Металлический пакет ПМТ R11265U
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,36 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        Выходной сигнал
        постоянный ток/импульсный
        [Макс. Номинал] Напряжение питания
        1000 В
        Общее сопротивление делителя напряжения
        2,78 МОм
        Заземляющий электрод
        Анод
        Фото Розетка типа D в сборе E11807
        Розетка типа D в сборе E11807
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        Контактный выход (для встроенного)
        Применимый ФЭУ
        Металлический пакет PMT R9880U
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,32 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        Выходной сигнал
        постоянный ток/импульсный
        [Макс. Номинал] Напряжение питания
        1100 В
        Общее сопротивление делителя напряжения
        3,46 МОм
        Заземляющий электрод
        Анод
        Фото Розетка типа D в сборе E10679-51
        Розетка типа D в сборе E10679-51
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        E2924, с разъемом
        Применимый ФЭУ
        25 мм лобового типа
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,3 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        [Макс. Номинал] Напряжение питания
        1250 В
        Общее сопротивление делителя напряжения
        4,29 МОм
        Фото Розетка типа D в сборе E2924-500
        Розетка типа D в сборе E2924-500
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        E850-13, с разъемом
        Применимый ФЭУ
        13 мм Боковой тип
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,38 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        [Макс. Номинал] Напряжение питания
        1250 В
        Общее сопротивление делителя напряжения
        3,3 МОм
        Фото Розетка типа D в сборе E850-22
        Розетка типа D в сборе E850-22
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа DA
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Температура хранения
        от -15 ℃ до +60 ℃
        Тип
        Розетка источника питания высокого напряжения в сборе (тип DP)
        Рабочая температура окружающей среды
        от 0 ℃ до +40 ℃
        Входное напряжение
        +15 В +/-1 В
        Макс. Входное напряжение
        18 В
        Макс. Входной ток
        60 мА
        Применимый ФЭУ
        28 мм диам. Боковой тип
        Вес
        45 g
        [PMT] Типичный шум анодных пульсаций.
        0,5 мВпик-пик
        Фото Розетка типа DP в сборе C12597-01
        Розетка типа DP в сборе C12597-01
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа DA
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Макс. Напряжение выходного сигнала
        +3,5 В (сопротивление нагрузки 10 кОм) / +1,6 В (сопротивление нагрузки 50 Ом)
        Полоса частот (-3 дБ)
        от постоянного тока до 2 МГц
        Применимый ФЭУ
        Серия Р9880У
        [Макс. Номинал] Напряжение питания усилителя
        +/-5,5 В
        [Макс. Рейтинг] Температура хранения
        от -15 ℃ до +60 ℃
        Напряжение смещения Макс.
        +/-2 мВ (сопротивление нагрузки 10 кОм) / +/-1 мВ (сопротивление нагрузки 50 Ом)
        Напряжение питания усилителя
        +/-5 В
        Ток цепи делителя, тип.
        289 мкА (при -1000 В)
        Вес
        4,4 г
        Фото Розетки типа DA C16138-02
        Розетки типа DA C16138-02
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        чехлы с магнитным экраном
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Масса
        102 г
        Диаметр трубки фотоумножителя
        φ38 мм Лобового типа
        Внутренний диаметр.
        φ44 (+1/-0) мм
        Толщина
        0,8 мм
        Длина
        100 +/- 1 мм
        Фото Чехлы с магнитным экраном E989-04
        Чехлы с магнитным экраном E989-04
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа DA
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Температура хранения
        от -15 ℃ до +60 ℃
        Тип
        Розетка источника питания высокого напряжения с трансимпедансным усилителем (тип DAP)
        Рабочая температура окружающей среды
        от 0 ℃ до +50 ℃
        Входное напряжение
        +/-5 В +/-0,5 В
        Макс. Входное напряжение
        +/-6 В
        Макс. Входной ток
        +6,5 мА / -3,5 мА
        Применимый ФЭУ
        10-ступенчатый динод лобового типа
        Вес
        180 g
        [Ампер] Полоса частот (-3 дБ)
        от постоянного тока до 200 кГц
        [Амп] Макс. Напряжение выходного сигнала
        +4 В (сопротивление нагрузки 10 кОм)
        [Amp] Пульсации/шум выходного сигнала
        1 мВ (макс.)
        Фото Розетка типа DAP в сборе C12843-02
        Розетка типа DAP в сборе C12843-02
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Применимый ФЭУ
        10 мм лобового типа
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,41 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        [Макс. Номинал] Напряжение питания
        1500 В
        Общее сопротивление делителя напряжения
        3,63 МОм
        Фото Розетка типа D в сборе E1761-04
        Розетка типа D в сборе E1761-04
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
