Типы изделий
|
оптические гребенки |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |

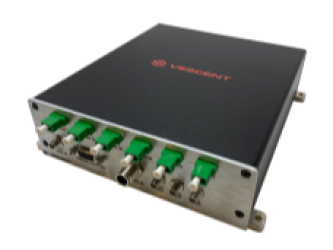

FFC-CM включает в себя все необходимые оптические элементы для создания полностью стабилизированной гребенки частот: стабилизированный температурой генератор, усилитель, генерация суперконтинуума и интерферометр 1ƒ-к-2ƒ, а также широкополосный регулятор частоты повторения. Соедините его с диодной накачкой и сервоэлектроникой для стабильной работы с низким фазовым шумом, а дисперсия Аллана поддерживает следующее поколение оптических атомных часов.
Компактные размеры, низкое энергопотребление и прочная конструкция позволяют FFC-CM развертываться в полевых условиях. Простой генератор режимов блокируется каждый раз при запуске, а инновационный пассивный блокировщик режимов SESAM специально разработан для надежной и долговечной работы. Уникальная конструкция генератора также позволяет легко точно настроить частоту повторения двух (или более) гребенок для экспериментов по спектроскопии с несколькими гребенками.
Особенности:- Модуль с низким SWaP; - Центральная длина волны 1560 нм; - >30 мВт в суперконтинууме; - Самостоятельная ссылка 1ƒ-к-2ƒ блокировка ƒCEO; - Низкий фазовый шум; - ƒrep мониторинг, контроль и согласование; - Входной порт для ƒopt; - Частота повторения от 80 МГц до 250 МГц; - Оптическая стабилизация при длинах волн от 1540 до 1580 нм или при 778 нм; - Другие длины волн.
|
Приложения:- Оптические часы; - Синтез оптических частот (т. е. оптическая связь всех лазеров вместе); - Двойная гребенчатая спектроскопия; - Генерация микроволнового излучения с низким фазовым шумом; - Электрооптический отбор проб; - Генерация гребенки средней инфракрасной частоты; - Квантовое зондирование, вычисления и криптография. |
Технические характеристики:
|
Параметр |
Значение |
|
Оптические входы | |
|
Накачка генератора, накачка усилителя 1, накачка усилителя 2, непрерывный лазер |
Волокно PM на длине волны 1550 и 980 нм с разъемами LC/APC, ключ ориентирован на медленную ось |
|
Оптические выходы | |
|
Суперконтинуум и осциллятор |
Волокно LC/APC PM на длине волны 1550 нм, ключ ориентирован на медленную ось |
|
Топология интерфейса | |
|
USB, I2C, UART |
|
|
Контроль частоты повторения | |
|
Управление модуляцией PZT |
0.3 - 1 ppm |
|
PZT Управление полосой пропускания |
>200 кГц |
|
Диапазон контроля температуры |
±10 кГц |
|
Стабильность частоты повторения без обратной связи |
<1 ppm/°C |
|
Производительность генератора | |
|
Центральная длина волны |
1560 ± 10 нм |
|
Номинальная частота повторения |
80, 100, 200, 250 МГц |
|
Выходная мощность монитора осциллятора |
250 мкВт |
|
Пропускная способность |
>10 нм |
|
Полоса частот модуляции мощности насоса |
>1 МГц |
|
Поляризационное вымирание |
>20 дБ |
|
Суперконтинуальная производительность | |
|
Пропускная способность |
1000 - 2200 нм |
|
Средняя мощность |
30 мВт |
|
Расширение длины волны | |
|
Доступные длины волн |
650 - 1000 нм |
|
Выходы мониторинга | |
|
ƒrep | |
|
SNR |
>50 дБ |
|
Полоса пропускания радиочастот |
>500 МГц |
|
Радиочастотная мощность |
> -10 дБм |
|
ƒopt | |
|
SNR |
>40 дБ |
|
Полоса пропускания радиочастот |
>50 МГц |
|
Радиочастотная мощность |
> -40 дБм |
|
ƒCEO | |
|
SNR |
>35 дБ |
|
Полоса пропускания радиочастот |
>50 МГц |
|
Радиочастотная мощность |
> -40 дБм |
|
Физические свойства | |
|
Питание |
+5, ±15 VDC |
|
Потребляемая мощность |
<5 Вт |
|
Габариты |
7.8 x 6.9 x 2.1" <1.9 л |
