Широко настраиваемый дихроичный многоволновый лазер с 3 длинами волн с точно совмещенными оптическими путями. Вся оптика и электроника помещены в сверхкомпактный корпус MatchBox. Эта конкретная конфигурация объединяет длины волн, которые являются стандартными для использования в биологических исследованиях, пищевой промышленности, метрологии и медицине. Простой в использовании интерфейс и отдельные входы TTL позволяют полностью контролировать отдельные длины волн.
Особенности:- Три длины волны; - «Plug-and-play»; - Один пользовательский интерфейс управления для всех 3 длин волн. |
Преимущества:- Компактная конструкция; - Отсутствие перенастройки оптики; - Удаленное управление с ПК. |
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Выходная мощность, мВт |
- |
450 нм – 70 |
- |
|
520 нм – 80 | |||
|
638 нм – 130 1 | |||
|
Допуск по длине волны, нм |
- |
±5 |
- |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
- |
1 |
2 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
- |
0.2 2 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
- |
0.5 3 |
1 |
|
Поперечная мода |
- |
ТЕМ00 |
- |
|
Направление поляризации |
- |
Горизонтальное |
- |
|
Контраст поляризации |
450 нм – 50 |
450 нм – 300 |
- |
|
520 нм – 50 |
520 нм – 300 | ||
|
638 нм – 10 |
638 нм – 100 | ||
|
Диаметр пучка на апертуре (1/e2), мм |
0.7 |
1 |
1.5 |
|
Перекрытие пучка, мм |
0.1 |
0.3 |
0.5 |
|
Расходимость пучка (полный угол), мрад |
- |
1.1 |
- |
|
M2 эффективное (405 нм) |
1.2 |
1.5 |
3 |
|
M2 эффективное (488 нм) |
1.2 |
1.5 |
3 |
|
M2 эффективное (520 нм) |
2 |
3 |
5 |
|
Тип интерфейса управления |
- |
UART 4 |
- |
|
Режим работы |
- |
ACC (CW) |
- |
|
Входное напряжение, В |
8 |
9 |
12 |
|
Требование к внешнему источнику питания |
- |
+9 В постоянного тока, 1.5 А 5 |
+12 В постоянного тока, 1.5 А |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 6 |
- |
|
Высота луча над основанием |
- |
10.4 |
- |
|
Требования к теплоотводу, °C/Вт |
- |
<0.5 |
- |
|
Оптимальная температура радиатора, °С |
- |
20 |
25 |
|
Время разогрева, мин (холодный запуск) |
- |
<1 |
2 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
- |
0.15 |
- |
|
Потребляемая мощность, Вт |
- |
2 7 |
18 |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1:2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000)8 |
- |
Примечание:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от показателей, на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от номинальной мощности;
2. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
4. Коммутационный блок AM-C9 можно использовать для преобразования интерфейса управления UART в USB;
5. Если используется коммутационный блок AM-C9, можно использовать источник питания типа PD (Power Delivery);
6. За исключением контактов интерфейса управления и выходного окна / волокна;
7. Для одной длины волны;
8. В зависимости от того, что произойдет раньше.

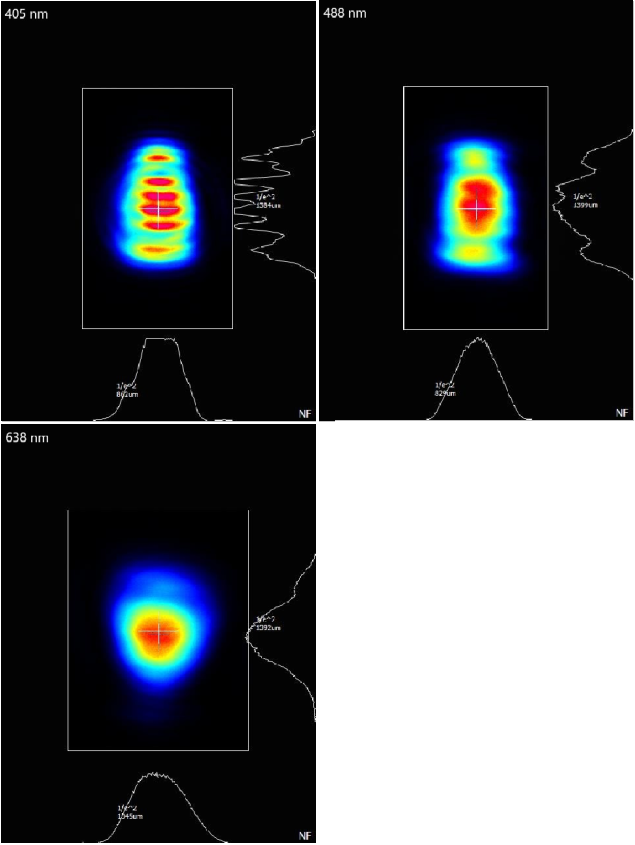

Профиль пучка в области перетяжки

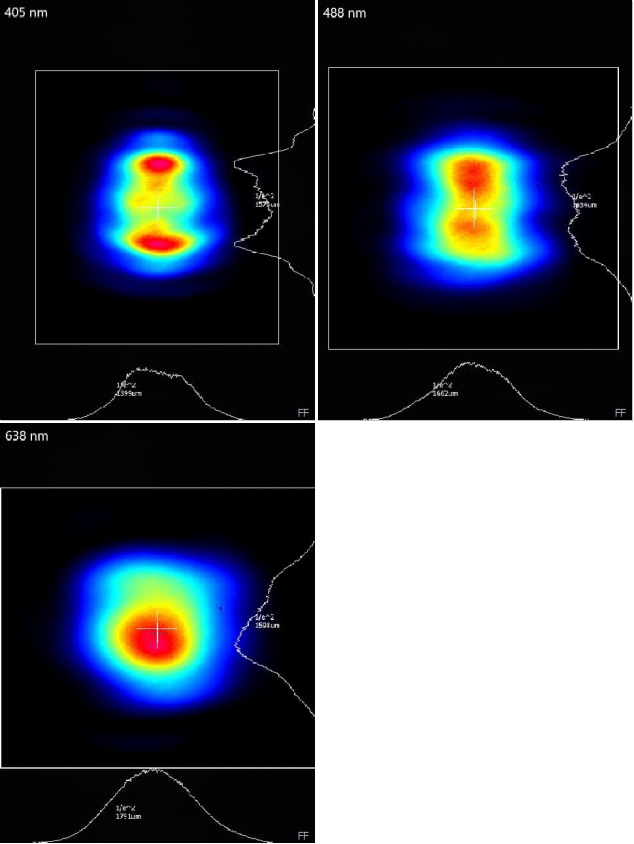

Профиль пучка на 0.45 м от апертуры

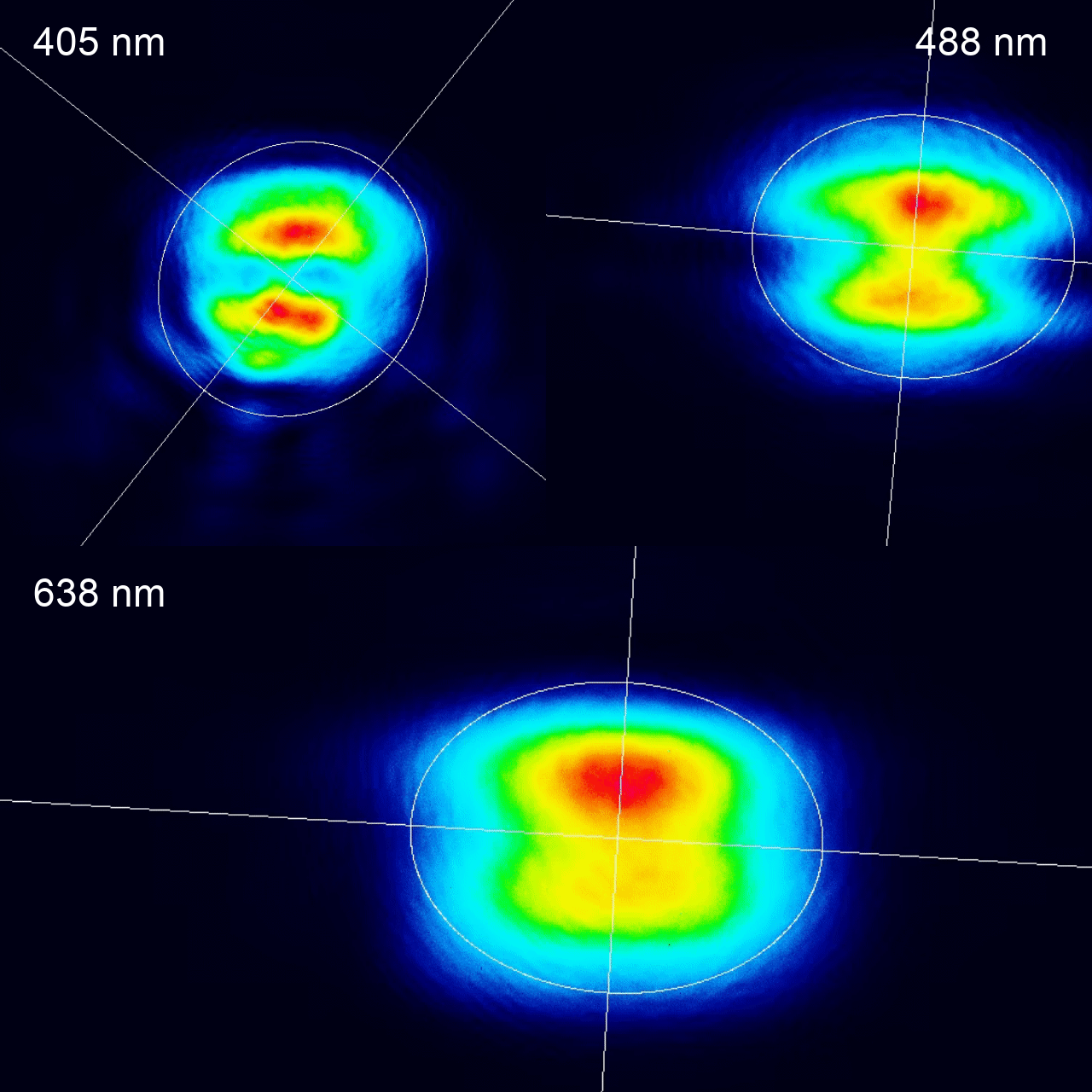

Профиль пучка на 1 м от апертуры

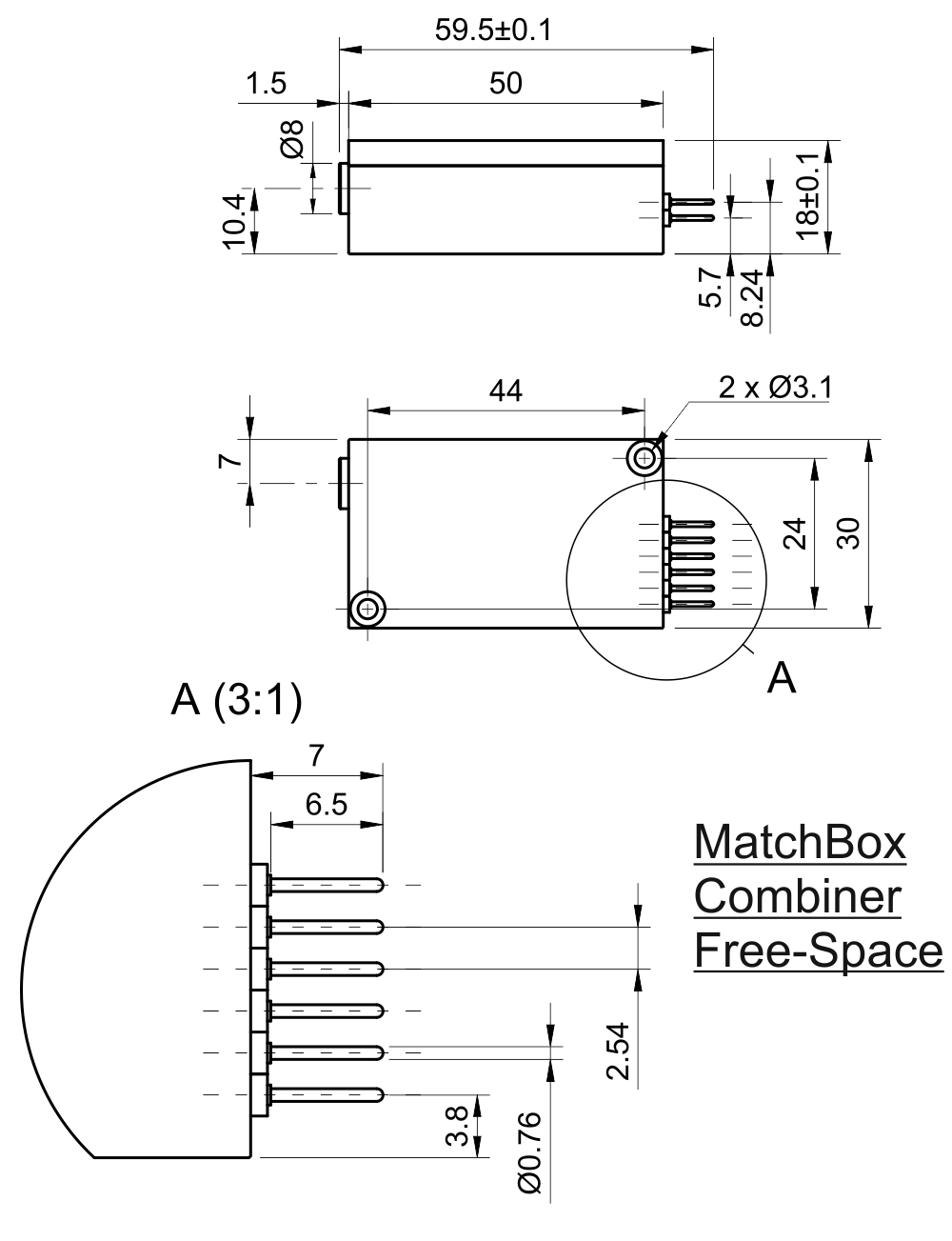

Принципиальная схема
