Тип лазера
|
непрерывные |
|
Особенности лазера
|
компактные, с узкой шириной спектральной линии |
|
Применение лазера
|
для медико-биологических исследований |

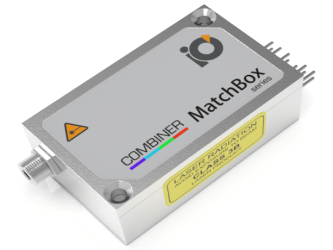

Многоволновый лазер с 4 лазерными диодами, встроенными в сверхкомпактный корпус MatchBox с выходом SMA. Классическая техника комбинирования дихроичных зеркал используется в сочетании с запатентованной сборкой микрооптики, чтобы сделать эту систему одновременно экономичной и компактной. Эта конкретная конфигурация объединяет длины волн, которые являются стандартными для использования в медико-биологических исследованиях, сортировке пищевых продуктов, метрологии и медицине. Простой в использовании интерфейс и отдельные входы TTL позволяют полностью контролировать отдельные длины волн.
Особенности:- Четыре длины волны; - «Plug-and-play»; - Один пользовательский интерфейс управления для всех 4 длин волн. |
Преимущества:- Компактная конструкция; - Отсутствие перенастройки оптики; - Удаленное управление с ПК. |
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Выходная мощность, мВт |
- |
405 нм – 120 |
- |
|
520 нм – 70 | |||
|
638 нм – 100 | |||
|
785 нм – 120 | |||
|
Допуск по длине волны, нм |
- |
±5 |
- |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
- |
1 |
2 |
|
Диаметр сердцевины волокна, мкм |
105 |
200 |
400 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
- |
0.2 1 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
- |
0.2 2 |
1 |
|
Поперечная мода |
- |
Несколько |
- |
|
Тип интерфейса управления |
- |
UART 3 |
- |
|
Режим работы |
- |
ACC (CW) |
- |
|
Входное напряжение, В |
- |
9 |
12 |
|
Требование к внешнему источнику питания |
- |
+9 В постоянного тока, 1.5 А |
+12 В постоянного тока, 1.5 А |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 |
- |
|
Требования к теплоотводу, °C/Вт |
- |
<0.5 |
- |
|
Оптимальная температура радиатора, °С |
- |
20 |
- |
|
Время разогрева, мин (холодный запуск) |
- |
<1 |
- |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
- |
0.2 |
- |
|
Потребляемая мощность, Вт |
- |
2 |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1:2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 4 |
- |
Примечания:
1. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
2. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
3. Коммутационный блок AM-C9 можно использовать для преобразования интерфейса управления UART в USB;
4. В зависимости от того, что произойдет раньше.

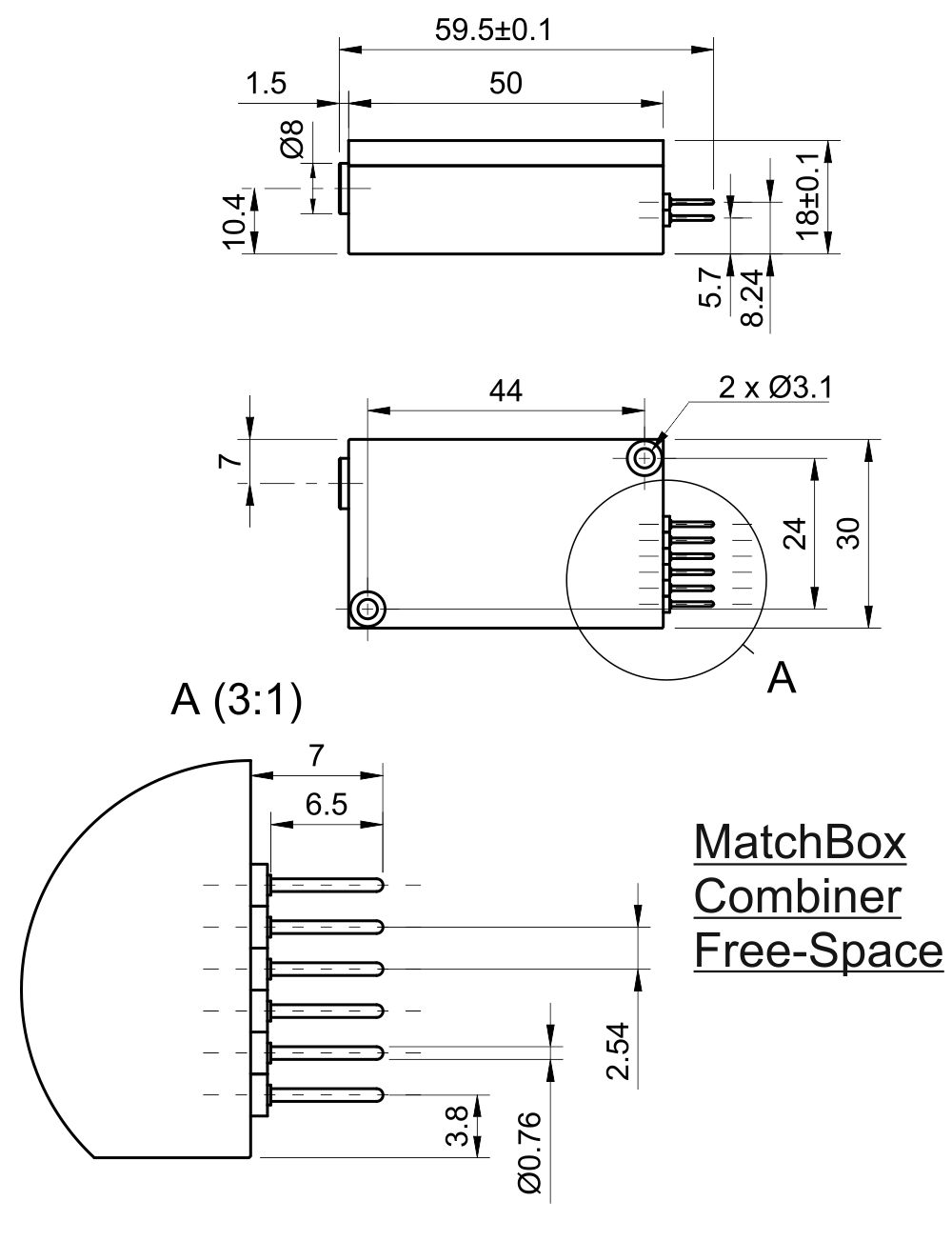

Принципиальная схема
