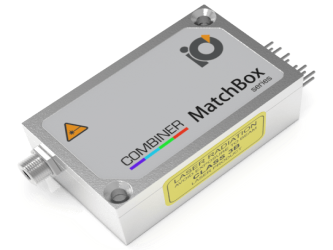

Многоволновый лазер с 4 лазерными диодами, встроенными в сверхкомпактный корпус MatchBox с выходом SMA. Классическая техника комбинирования дихроичных зеркал используется в сочетании с запатентованной сборкой микрооптики, чтобы сделать эту систему одновременно экономичной и компактной. Эта конкретная конфигурация объединяет длины волн, которые являются стандартными для использования в медико-биологических исследованиях, сортировке пищевых продуктов, метрологии и медицине. Простой в использовании интерфейс и отдельные входы TTL позволяют полностью контролировать отдельные длины волн.
Особенности:- Четыре длины волны; - «Plug-and-play»; - Один пользовательский интерфейс управления для всех 4 длин волн. |
Преимущества:- Компактная конструкция; - Отсутствие перенастройки оптики; - Удаленное управление с ПК. |
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Выходная мощность, мВт |
- |
405 нм – 100 |
- |
|
488 нм – 40 | |||
|
520 нм – 70 | |||
|
638 нм – 100 1 | |||
|
Допуск по длине волны, нм |
- |
±5 |
- |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
- |
0.7 |
1.2 |
|
Диаметр сердцевины волокна, мкм |
105 |
200 |
400 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
- |
0.2 2 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
- |
0.2 3 |
1 |
|
Поперечная мода |
- |
Несколько |
- |
|
Тип интерфейса управления |
- |
UART 4 |
- |
|
Режим работы |
- |
ACC (CW) |
- |
|
Ширина полосы модуляции, МГц |
- |
10 5 |
- |
|
Входное напряжение, В |
- |
9 |
12 |
|
Требование к внешнему источнику питания |
- |
+9 В постоянного тока, 1.5 А |
+12 В постоянного тока, 1.5 А |
|

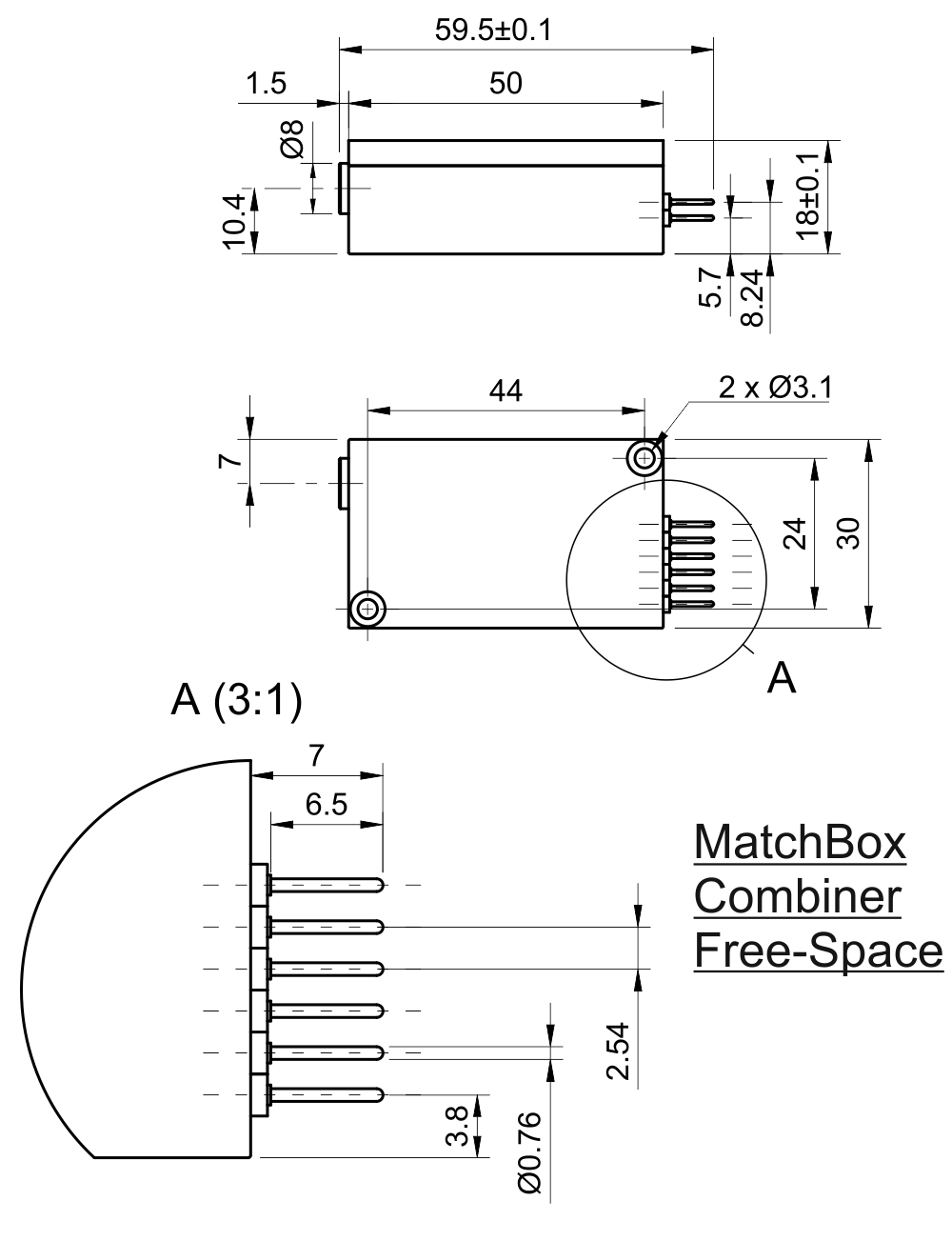

Габаритные размеры, мм |
- |
50 х 30 х 18 6 |
- |
|
Требования к теплоотводу, °C/Вт |
- |
<0.5 |
- |
|
Оптимальная температура радиатора, °С |
15 |
20 |
30 |
|
Время разогрева, мин (холодный запуск) |
0.1 |
0.5 |
1 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
- |
0.2 |
- |
|
Потребляемая мощность, Вт |
- |
2 |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1:2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 7 |
- |
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от показателей, на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от номинальной мощности;
2. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
4. Коммутационный блок AM-C9 можно использовать для преобразования интерфейса управления UART в USB;
5. Цифровая модуляция TTL до 10 МГц;
6. За исключением контактов интерфейса управления и выходного окна / волокна;
7. В зависимости от того, что произойдет раньше.
Принципиальная схема
