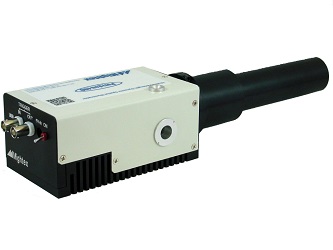

В оптогенетике пространственное распределение освещения с временным и спектральным управлением позволяет возбудить или затормозить активность исследуемых в образце нейронов. Для этих целей компания Mightex разработала многоволновый динамический осветитель Polygon400, состоящий из современных пространственных модуляторов света и мощных светодиодов с высокой интенсивностью излучения. Основой осветителя Polygon400 от Mightex является уникальная оптическая система, которая обеспечивает передачу света от светодиодов на цифровой световой процессор, а затем с помощью микроскопа в исследуемую область образца.
Временные параметры многоволнового динамического осветителя Polygon400 от Mightex позволяют использовать его во многих применениях, требующих высокой скорости переключения светового пучка. Частота кадров более 4000 кадров в секунду и быстрое переключение светодиодов обеспечивают освещение исследуемых образцов с микросекундной точностью. Расширенная модель осветителя Polygon400 от Mightex с дополнительной опцией в виде внешнего светодиодного контроллера также позволяет переключать свет разных длин волн с высокой скоростью кадров.
Пользователи могут выбрать до трех светодиодов в диапазоне длин волн от 400 нм до 700 нм, которые будут встроены в осветитель. Многоволновый динамический осветитель Polygon400 компании Mightex также доступен для заказа со световодами или оптоволокном для использования с любыми внешними источниками света, например светодиодами или дуговыми лампами. Специализированное программное обеспечение позволяет пользователям создавать собственные шаблоны освещения, а также контролировать интенсивность и время освещения. Программа также поддерживает соответствие между шаблонами освещения и изображениями, полученными с помощью цифровой камеры, установленной на микроскоп.

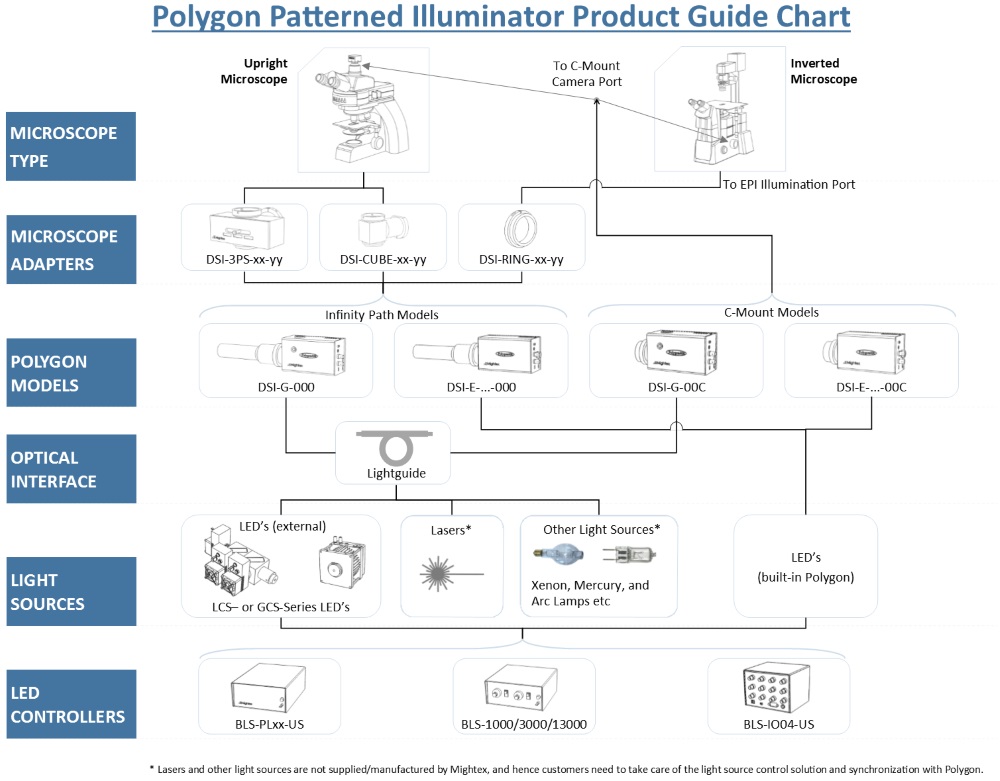

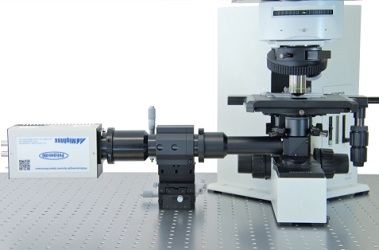

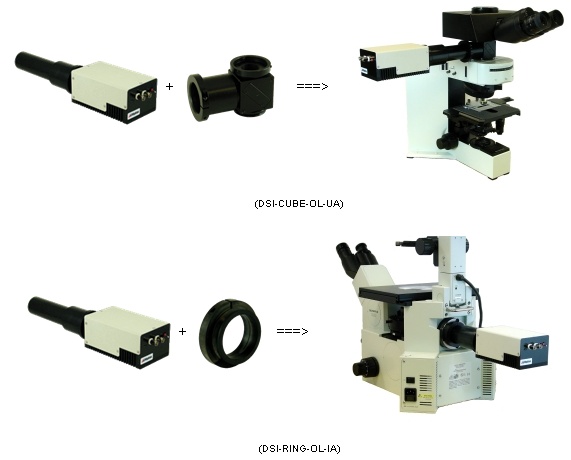

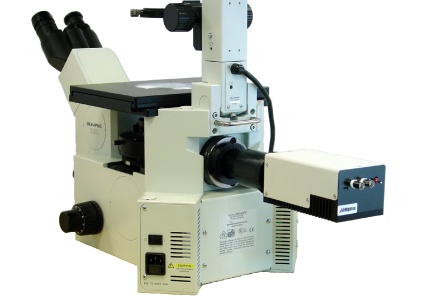

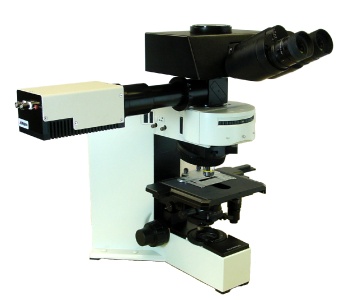

Динамический осветитель Polygon400 компании Mightex может быть легко установлен в оптический путь микроскопа. В инвертированные микроскопы осветитель Polygon400 от Mightex обычно устанавливается вместо флуоресцентного осветителя. Запасной C-mount порт для камеры также может быть использован для установки данного осветителя. Для вертикальных микроскопов компания Mightex предоставляет куб для объединения лучей, который может быть установлен ниже бинокулярного/тринокулярного блока. Дихроичный фильтр или зеркало в объединителе лучей направляет пучок света от осветителя Mightex Polygon400 в оптический путь микроскопа.
Бесплатное программное обеспечение Polylite позволяет пользователям создавать шаблоны освещения, а также управлять освещенностью и синхронизацией. Программное обеспечение также поддерживает совмещение шаблонов освещения и изображений, полученных с помощью любых цифровых камер на микроскопе. Для применений связанных с оптогенетикой доступно специальное программное обеспечение PolyScan, которое можно приобрести отдельно. Кроме того динамический осветитель Polygon400 компании Mightex поддерживает работу с программным обеспечением Nikon NIS Element Software.
Особенности:
- программируемые многоволновые шаблоны освещения;
- произвольная форма/размер шаблона освещения;
- одновременное освещение нескольких исследуемых областей образца;
- не требуется вентилятор, отсутствие вибрации;
- широкий выбор длин волн светодиодов;
- скорость кадров до 4000 кадров/сек;
- встроенные светодиоды или внешние источники света через оптоволокно/световод;
- переходники для подключения к различным микроскопам;
- интерфейс передачи данных USB2.0, триггерный сигнал TTL;
- внешний светодиодный контроллер для быстрого переключения длин волн;
- специализированное программное обеспечение.
Polygon400 Е-серии от Mightex позволяет пользователям напрямую управлять встроенными светодиодами через внешние светодиодные драйверы для расширенного контроля светодиодных источников. Катоды и аноды встроенных в осветитель светодиодов подключены к многоконтактному разъему на задней панели Polygon400. Осветитель Polygon400 G-серии может использовать в качестве источника света светодиоды, лазеры и дуговые лампы. Обращаем внимание, что Polygon400 G-серии от Mightex не имеет встроенных светодиодов. Вместо этого к нему может быть подключен внешний источник света соединенный со световодом с сердцевиной 3 мм, диаметром наконечника 5 мм и длиной наконечника 15 мм или более.
Особенности моделей динамического осветителя Polygon400 от компании Mightex:
|
Стандартные модели Polygon400 |
Polygon400 DP (сверхвысокое разрешение) |
Polygon400 DL с оптоволокном | ||
|
Polygon400 E |
Polygon400 G | |||
|
Применения |
• Оптогенетика
|
• Оптогенетика • Фотоактивация • Фотостимуляция • Фотолитография • Кальциевая визуализация |
• Фотообесцвечивание
|
• Приложения с высокой интенсивностью излучения
|
|
Рабочий диапазон |
Видимый/Ближний ИК
|
Видимый/Ближний ИК
|
УФ/ Видимый /Ближний ИК
|
Видимый/Ближний ИК
|
|
Источники света |
Встроенные светодиоды |
Светодиод, Ксеноновая лампа, Галогенная лампа, и т.д. |
Светодиод, Ксеноновая лампа, Галогенная лампа, и т.д. |
Лазер, Светодиод, Ксеноновая лампа, Галогенная лампа, и т.д. |
|
Оптический интерфейс |
- (встроенные световоды) |
Световод с сердцевиной 3 мм (Наконечник 5 мм) |
Световод с сердцевиной 3 мм (Наконечник 5 мм) |
Оптоволокно |
|
Площадь пятна |
Большая (0.8 мм x 1.4 мм при 10x) |
Большая (0.8 мм x 1.4 мм при 10x) |
Уменьшенная (0.4 мм x 0.7 мм при 10x) |
Большая (0.9 мм диаметр при 10x) |
|
Разрешение |
Высокое (1.6 мкм при10x, и 0.4 мкм при 40x) |
Высокое (1.6 мкм при 10x, и 0.4 мкм при 40x) |
Сверхвысокое (0.8 мкм при 10x, 0.2 мкм при 40x) |
Высокое (1.8 мкм при 10x, и 0.5 мкм при 40x) |
|
Совместимость ПО |
PolyScan,
|
PolyScan,
|
PolyScan,
|
PolyScan,
|
|
Для задач оптогенетики и электрофизиологических исследований | ||||
|
Принимает входной TTL триггер | ||||
|
Выходной TTL сигнал для синхронизации | ||||
|
Функция аналогового управления напряжением1 | ||||
|
Поддерживает произвольные формы сигнала2 | ||||
|
Поддерживает картрирование между пространственными шаблонами и длиной волны светодиода3 | ||||
|
Поддерживает картрирование между пространственными шаблонами и формой сигнала светодиода3 | ||||
Примечания:
1 - при использовании с внешним контроллером источника света с функцией управления аналогового входа;
2 - при использовании с внешним контроллером источника света, который поддерживает произвольные формы сигнала;
3 – при использовании с контроллером светодиода, совместимым Mightex PolyScan2, или I/O модуля.
Внешние светодиодные контроллеры позволяют осуществлять несколько важных функций, не поддерживаемых внутренним светодиодным контроллера осветителя Polygon400 компании Mightex. Можно получить более широкий динамический диапазон, высокое разрешение интенсивности (> 10 бит), более высокий пик тока в импульсном режиме и более быстрый отклик (<10 мкс). Использование внешних светодиодных контроллеров также делает возможным управление временными параметрами светодиода независимо от матрицы микрозеркал. Например, в то время как микрозеркала остаются в постоянном положении, светодиоды можно модулировать, чтобы генерировать требуемый профиль интенсивности. С другой стороны, когда это необходимо, четкая синхронизация между светодиодами и микрозеркалами может быть достигнута с помощью внешних сигналов запуска предусмотренных осветителем Mightex Polygon400.
Компания Mightex поставляет разнообразные светодиодные контроллеры, которые могут быть использованы с динамическим осветителем Polygon400 E-серии и G-серии. Программное обеспечение Mightex осветителя Polygon400 уже включает в себя функции синхронизации для поддержки работы светодиодных контроллеров BLS-серии (Mightex). Для светодиодных контроллеров сторонних производителей синхронизация может быть реализована с помощью сигналов запуска или SDK набора Polygon400 от Mightex.
Область освещения и разрешение пикселя для моделей серий E и G (при однократном увеличении):
|
Область освещения |
Микроскоп | |||
|
Leica |
Nikon |
Olympus |
Zeiss | |
|
Высота, мм |
8.7 |
8.7 |
7.8 |
7.2 |
|
Ширина, мм |
15.5 |
15.5 |
13.9 |
12.7 |
|
Диагональ, мм |
17.7 |
17.7 |
16.0 |
14.6 |
|
Размер пикселя, мкм |
18.0 |
18.0 |
16.2 |
14.8 |
Примечание: Для вычисления площади освещения и разрешения пикселей в образце просто разделите вышеуказанные цифры в увеличении объектива. Например, при 10-кратном объективе в микроскопе Olympus площадь освещения будет 0.78 мм х 1.39 мм с разрешением пикселей 1.62 мкм.
Доступные длины волн и уровни выходной мощности моделей серий E и G (на объект под микроскопом в последовательном шаблонном режиме):
|
Длина волны, нм |
Выходная оптическая мощность, мВт 1) |
|
400 |
14.0 |
|
455 |
15.0 |
|
470 |
15.0 |
|
530 |
4.5 |
|
560 |
11.0 |
|
590 |
3.0 |
|
617 |
14.0 |
|
630 |
14.0 |
|
656 |
14.0 |
Примечание: 1 - предварительная оценка. На образце с объективом Olympus 20 х 0.75NA
Управление и временные параметры (для моделей серий E и G):
|
Параметры |
Минимум |
Максимум |
Единица измерения |
|
Разрешенная растровая глубина |
1 |
8 |
бит |
|
Время экспозиции при 1 бит |
0.25 |
2000 |
мс |
|
Частота кадров при 1 бит |
- |
4000 |
1/с |
|
Время экспозиции при 4 бит |
1.6 |
20 |
мс |
|
Частота кадров при 4 бит |
- |
625 |
1/с |
|
Время экспозиции при 8 бит |
8.3 |
20 |
мс |
|
Частота кадров при 8 бит |
- |
120 |
1/с |
|
Входной триггер |
TTL, BNC разъем |
- | |
|
Задержка входного триггера |
- |
50 |
мкс |
|
Выходной триггер |
TTL, BNC разъем |
- | |
|
Задержка выходного триггера |
программируемая пользователем |
мс | |
Доступные серии осветителя Polygon400 компании Mightex:
|
Серия |
Обозначение |
Описание |
|
E |
DSI-E-xxxx-yyy
|
Polygon400 (Mightex) со встроенным светодиодным излучателем. Работает с внешним светодиодным контроллером, для более сложных задач. |
|
G |
DSI-G-yyy
|
Polygon400 (Mightex) для подключения внешнего источника излучения через световод.
|
| DP | DSI-D-000 | Polygon400 (Mightex) для подключения внешнего источника излучения через световод.
Световод и источник света не входят в комплект поставки. |
| DL | DSI-D-L00-075 | Polygon400 (Mightex) с оптоволоконным вводом.
Пачкорд и источник света не входят в комплект поставки. |
|
