Тип лазера
|
перестраиваемые |
Особенности:- Сочетает до 4 или до 6 длин волн; - Совместимость с 28 различными длинами волн от 375 нм до 1064 нм; - Гибкость и возможность модернизации на месте; - Возможности высокоскоростной модуляции; - Волоконная связь с одиночным или двойным выходами; - Электромеханический затвор диафрагмы. |
Применения:- Флуоресцентная микроскопия; - Рамановская спектроскопия; - Голография; - Проточная цитометрия; - Оптогенетика; - Многопрофильные приложения; - Индивидуальные решения. |

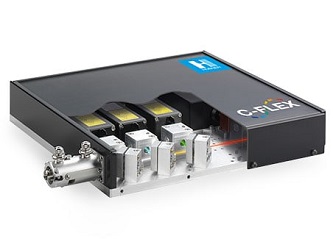

Гибкий и чрезвычайно компактный лазерный модуль C-FLEX от HÜBNER Photonics позволяет объединять до 6 длин волн, из 28 возможных пользователю, в одном лазерном пучке. Для всех длин волн доступны опции модуляции и конфигурации для одного или двух выходов и, опционально, волоконное соединение.
Многоволновый лазер C-FLEX сочетает в себе качество и надежность высокоэффективных лазеров Cobolt. Его можно модернизировать в полевых условиях и он всегда готов к установке лазеров с диодной накачкой (DPL) или модулированных лазерных диодов (MLD) серии Cobolt 06-01, одночастотных лазеров с диодной накачкой серии Cobolt 04-01 и лазеров с узкой шириной линии серии Cobolt 08-01. Конструкция C-FLEX обеспечивает полную гибкость в выборе лазерной технологии, от диодных лазеров «Plug and Play» до высокомощных одночастотных лазеров с диодной накачкой.
Прочная конструкция лазера C-FLEX обеспечивает превосходную долгосрочную стабильность выходной мощности и перекрытия пучков, а также выдающуюся гибкость с точки зрения длины волны и типа лазера, что делает его идеально подходящим для использования в широком диапазоне приложений. C-FLEX может быть полностью собран и настроен или доступен в виде конфигураций для конкретных приложений, которые предназначены для обеспечения оптимальных характеристик и функций в оптогенетике, флуоресцентной микроскопии, рамановской спектроскопии или голографии.
Доступные длины волн излучения лазеров C-FLEX:
|
Длина волны |
Мощность излучения |
|
375 нм |
70 мВт |
|
405 нм |
365 мВт |
|
415 нм |
120 мВт |
|
425 нм |
120 мВт |
|
445 нм |
400 мВт |
|
457 нм |
400 мВт |
|
473 нм |
300 мВт |
|
488 нм |
200 мВт |
|
491 нм |
100 мВт |
|
505 нм |
80 мВт |
|
515 нм |
150 мВт |
|
532 нм |
400 мВт |
|
553 нм |
50 мВт |
|
561 нм |
200 мВт |
|
594 нм |
100 мВт |
|
633 нм |
80 мВт |
|
638 нм |
180 мВт |
|
647 нм |
130 мВт |
|
660 нм |
100 мВт |
|
685 нм |
40 мВт |
|
730 нм |
50 мВт |
|
760 нм |
25 мВт |
|
785 нм |
250 мВт |
|
808 нм |
120 мВт |
|
830 нм |
100 мВт |
|
940 нм |
250 мВт |
|
975 нм |
120 мВт |
|
1064 нм |
400 мВт |
Оптические характеристики лазеров C-FLEX:
|
Наименование |
Значение |
|
Потери выходной мощности на дивертор |
<10 % |
|
Стабильность мощности при сопряжении с оптоволокном (8 часов, ±3 °C, SM/PM-волокно) |
±2 % |
|
Достижимая при сопряжении с оптоволокном (волокна SM/PM) |
>50 % |
|
Стабильность положения пучка в зависимости от температуры (10-40 °C) |
<20 мкрад/°C |
|
Статическая стабильность пучка (8 часов, ± 3 °C) |
<50 мкрад |
|
Достижимое перекрытие положения пучков на выходе |
<50 мкм |
|
Достижимое отклонение угла между пучками |
<150 мкрад |
Конфигурации:
|
Наименование |
Значение |
||
|
Модель C-FLEX |
C4 |
C6 |
C8 |
|
Макс. количество лазеров Cobolt 06-01 или 08-01 |
4 |
6 |
8 |
|
Макс. количество лазеров Cobolt 04-01 |
2 |
3 |
3 |
|
Макс. количество акустооптических модуляций |
2 |
3 |
3 |
|
Мин. расстояние между лазерными линиями по длине волны |
20 нм |
||
|
Стандартные диапазоны длин волн* |
375 нм или 405 нм - 660 нм 445 нм - 940 нм 638 нм - 1064 нм |
||
Окружающая среда:
|
Наименование |
Значение |
|
Требования к источнику питания |
15 В / 7 А |
|
Протокол связи |
USB |
|
Макс. температура опорной платформы |
50 °C |
|
Время разогрева для обеспечения термической стабильности системы |
<15 мин |
|
Время разогрева лазера |
<3 мин |
|
Предполагаемая среда использования |
Лаборатория |
|
Температура хранения |
От +10 до +40 °C |
|
Влажность (без конденсации) |
Относительная влажность 0 - 90% |
|
Давление окружающего воздуха |
950 - 1050 мбар |
|
Тепловое сопротивление радиатора при 30 °C |
<0.2 К/Вт |
|
Потребляемая мощность |
<100 Вт |
Настройка выхода излучения:
- Одиночный или двойной выход;
- В свободном пространстве или через оптоволокно;
- Дополнительный электромеханический затвор;
- Доступны индивидуальные конфигурации.
Варианты модуляции
Доступны опции контроля излучения и модуляции мощности в диапазоне от 375 нм до 975 нм. Лазеры серии Cobolt 06-01 имеют встроенные возможности модуляции в лазерной головке. Акустооптические модуляторы (АОМ) доступны для высокоскоростной модуляции лазеров серий Cobolt 04-01 и 08-01. Элементы управления модуляцией полностью интегрированы в C-FLEX.
Технические характеристики модуляции лазеров серии Cobolt 06-01:
|
Лазер Cobolt |
06-MLD |
06-DPL |
|||
|
Номинальная длина волны |
375 - 515 нм, 633 - 975 нм |
532 нм |
553 нм |
561 нм |
|
|
Цифровая модуляция |
|||||
|
Пропускная способность |
DC - 150 МГц |
DC-50 кГц |
DC-5 кГц |
DC-10 кГц |
|
|
Коэффициент затухания при 10 МГц |
>10 000 000 : 1 (>70 дБ) |
-- |
-- |
-- |
|
|
Время нарастания / спада |
<2.5 нс |
<6 мкс |
<60 мкс |
<30 мкс |
|
|
Входной сигнал |
0 - 5 В, TTL |
||||
|
Сопротивление |
50 Вт |
10 кВт |
|||
|
Аналоговая модуляция |
|||||
|
Пропускная способность |
DC - 2 МГц |
DC-50 кГц |
DC-5 кГц |
DC-10 кГц |
|
|
Коэффициент затухания при 250 кГц |
>10 000 000 : 1 (>70 дБ) |
-- |
-- |
-- |
|
|
Время нарастания / спада |
<300 нс |
<6 мкс |
<60 мкс |
<30 мкс |
|
|
Входной сигнал |
0 - 1 В, произвольный |
||||
|
Сопротивление |
1 кВт |
1 кВт |
|||
|
Амплитудная модуляция «включение-выключение» |
|||||
|
Пропускная способность |
DC - 500 кГц |
N/А |
|||
|
Коэффициент затухания |
inf: 1 |
||||
|
Время нарастания / спада |
<300 нс |
||||
|
Входной сигнал |
0 - 5 В, TTL |
||||
|
Сопротивление |
Высокое |
||||
|

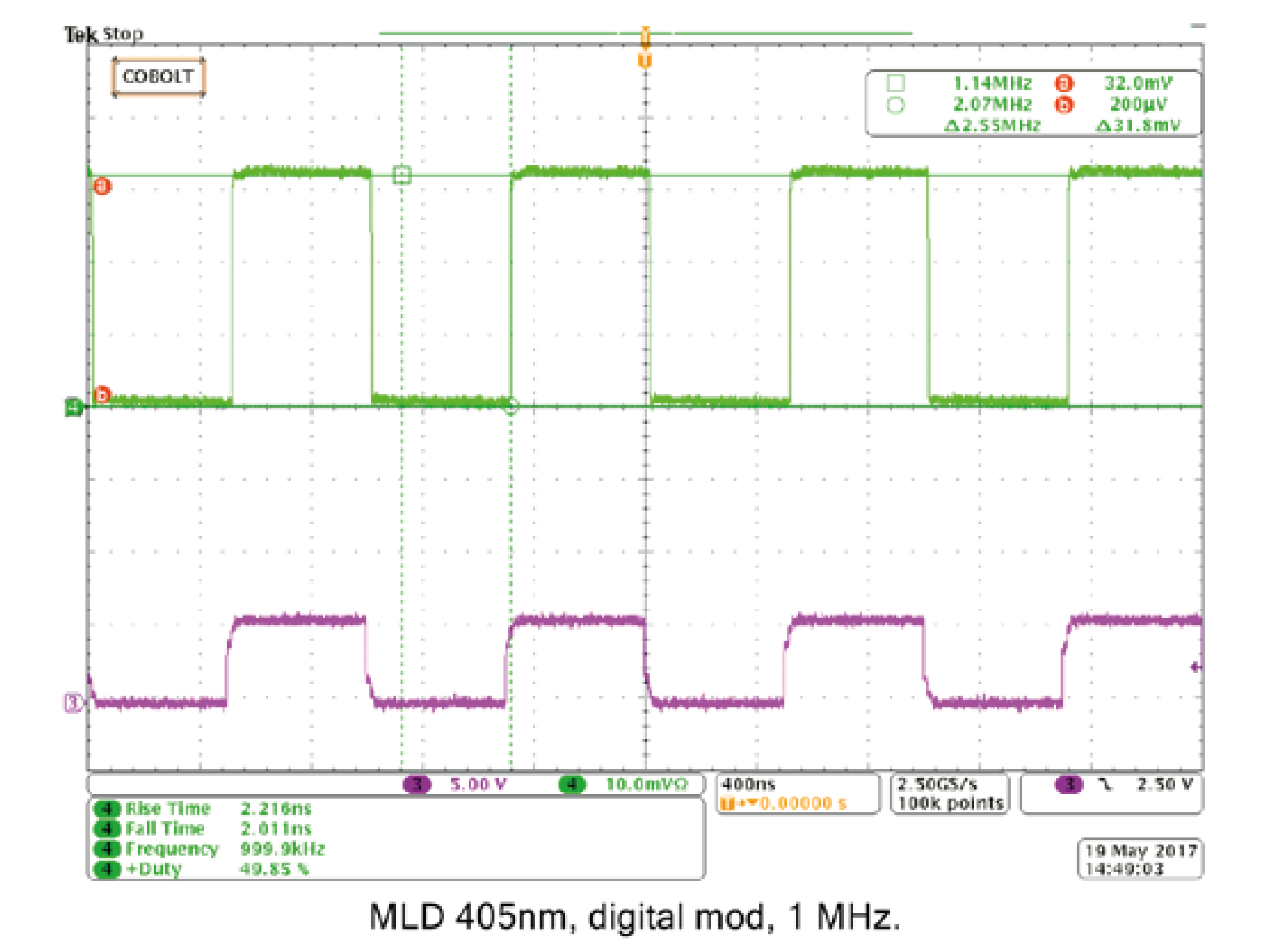

Cobolt 06-MLD - цифровая модуляция на частоте 1 МГц |

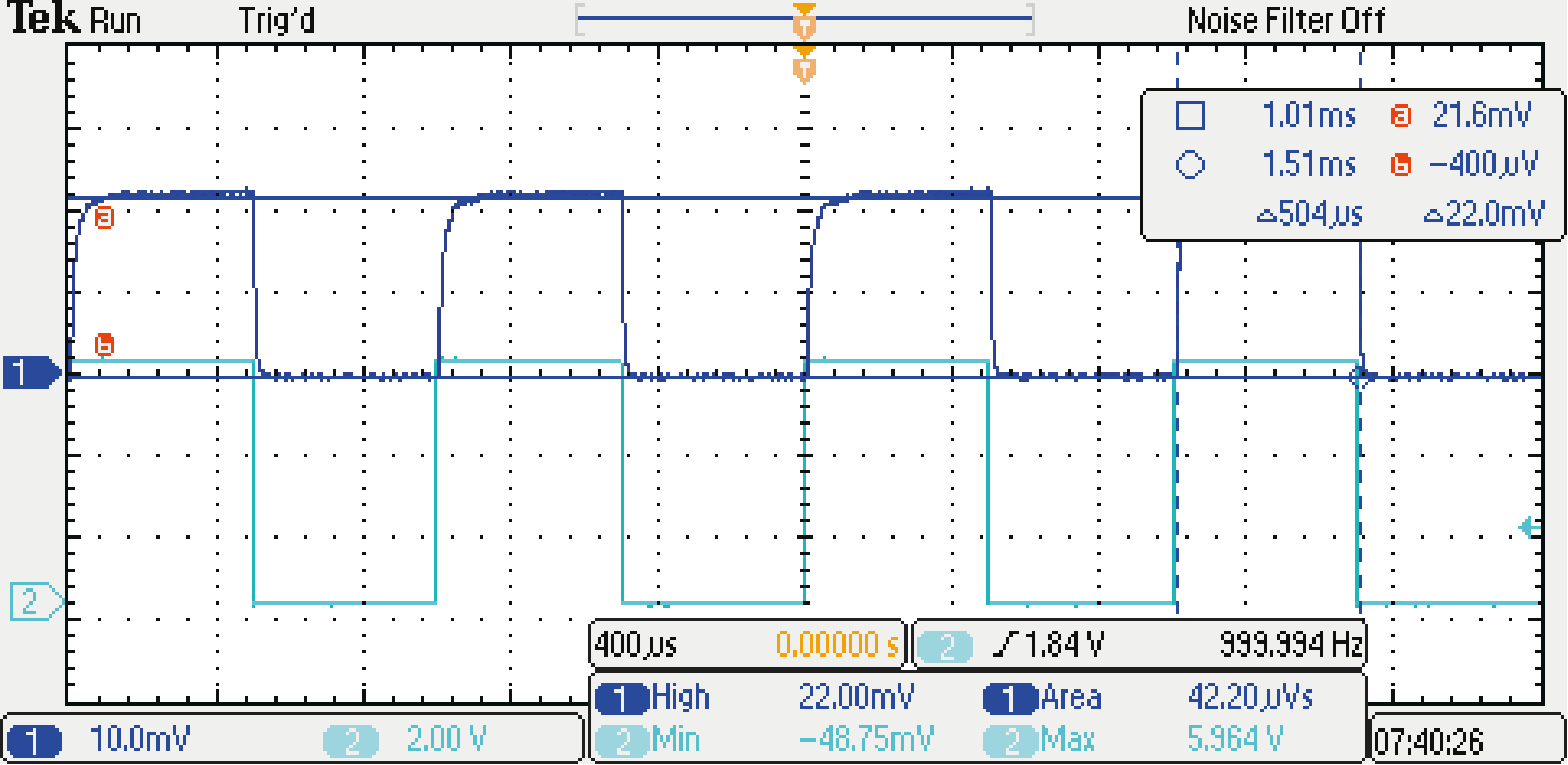

Cobolt 06 - цифровая модуляция DPL на частоте 1 кГц |
Механические характеристики:
|
Наименование |
Значение |
|
|

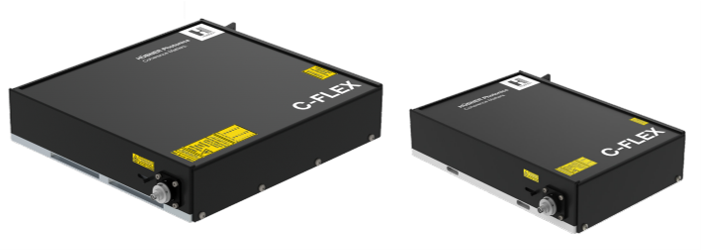

Модель C-FLEX |
C4 |
C6 |
|
Габаритные размеры лазера |
300 x 210 x 88 |
300 x 310 x 88 |
|
Габаритные размеры радиатора |
326 x 225 x 54 |
326 x 359 x 54 |
|
Вес лазера без радиатора |
<3 кг |
<5 кг |
