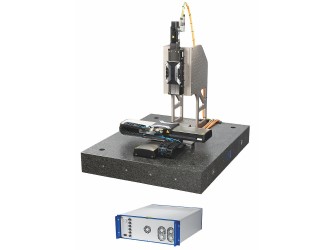

Многокоординатная система X-417 разработана для промышленного применения с высокими требованиями к динамике и точности. Доступны варианты системы XY или XYZ с высокопроизводительным контроллером ACS от PI. Базовая система представляет собой XY сборку, состоящую из двух линейных трансляторов V-417 с линейным двигателем и абсолютным датчиком линейных перемещений. Доступны комбинации нескольких вариантов диапазона перемещения: от 204 до 407 мм. Системы XY также доступны с гранитным основанием. В системах XYZ в качестве оси Z используется линейный транслятор L-412 с диапазоном перемещения 102 мм, синхронным серводвигателем и тормозом. В качестве основы XYZ систем используется гранитная плита. Кронштейн для крепления оси Z к гранитной основе входит в комплект поставки систем XYZ.
Применения:
- Лазерная сварка;
- Лазерная абляция;
- Лазерная обработка с ультракороткими импульсами;
- Алмазная резка;
- Лазерное сверление;
- Производство электроники.
Технические характеристики:
|
Характеристика |
X-417.0xx |
X-417.1xx |
X-417.2xx |
Ед. измер. | |||
|
Количество осей |
2 |
2 |
3 | ||||
|
Контроллер |
G-901.R519 |
G-901.R519 |
G-901.R5197 | ||||
|
Гранитное основание |
– |
1100 × 900 × 150 |
1100 × 900 × 150 |
мм | |||
|
Длина кабелей |
5 |
5 |
5 |
м | |||
|
Максимальный размер заготовки на XY системе |
– |
– |
300 × 300 × 100 |
мм | |||
|
Диапазон рабочих температур |
От -5 до +40 |
От -5 до +40 |
От -5 до +40 |
°C | |||
|
Максимально допустимая влажность |
80%, без конденсата |
80%, без конденсата |
80%, без конденсата | ||||
|
X ось: нижний позиционер, Y ось: верхний позиционер | |||||||
|
Параметры движения |
X-417.x22 |
X-417.x32 |
X-417.x33 |
X-417.x42 |
X-417.x43 |
X-417.x44 |
Ед. измер. |
|
Диапазон перемещения (XY) |
204 × 204 |
305 × 204 |
305 × 305 |
407 × 204 |
407 × 305 |
407 × 407 |
мм |
|
1-D точность позиционирования (X / Y) (1) |
±1.5 / ±1.5 |
±1.5 / ±1.5 |
±1.5 / ±1.5 |
±1.5 / ±1.5 |
±1.5 / ±1.5 |
±1.5 / ±1.5 |
мкм |
|
XY ортогональность |
30 |
30 |
25 |
25 |
20 |
20 |
мкрад |
|
Макс. скорость (X / Y) (2) |
1.5 / 2.0 |
1.5 / 2.0 |
1.5 / 2.0 |
1.5 / 2.0 |
1.5 / 2.0 |
1.5 / 2.0 |
м/с |
|
Параметры энкодера |
X-417.xxx |
Ед. измер. | |||||
|
Встроенный датчик |
Абсолютный линейный энкодер | ||||||
|
Сигнал датчика |
EnDat 2.2 | ||||||
|
Проектное разрешение |
0.001 |
мкм | |||||
|
Минимальный шаг |
10 |
нм | |||||
|
Концевые выключатели |
– | ||||||
|
Механические параметры |
X-417.x22 |
X-417.x32 |
X-417.x33 |
X-417.x42 |
X-417.x43 |
X-417.x44 |
Ед. измер. |
|
Макс. нагрузка |
15 |
15 |
15 |
15 |
15 |
15 |
кг |
|
Масса (XY система) (3) |
22 |
24 |
26 |
26 |
28 |
30 |
кг (4) |
|
Масса (XYZ система, включая гранитное основание и кронштейн) (3) |
481 |
483 |
484 |
484 |
486 |
488 |
кг (4) |
|
Параметры гранитного основания |
X-417.1xx и X-417.2xx |
Ед. измер. | |||||
|
Плоскостность |
5 |
мкм | |||||
|
Масса |
430 |
кг (4) | |||||
|
Z ось: L-412.059054B |
X-417.2xx |
Ед. измер. | |||||
|
Диапазон перемещения |
102 |
мм | |||||
|
Точность позиционирования без калибровки (макс.) |
±6 |
мкм | |||||
|
Минимальный шаг |
2 |
мкм | |||||
|
Двунаправленная повторяемость (макс.) |
±3 |
мкм | |||||
|
Скорость без нагрузки (макс.) |
300 |
мм/с | |||||
|
Максимальная нагрузка |
15 |
кг | |||||
|
Тормоз (5) |
Электромагнитный предохранительный тормоз | ||||||
(1) При высоте измерения ≈30 мм над платформой. Рекомендуемые условия окружающей среды для точности одномерного позиционирования: 21 ± 1 °C при относительной влажности от 50 до 60 %;
(2) Значения зависят от условий использования. Для получения подробной информации свяжитесь с нами;
(3) Без кабельной разводки;
(4) ± 5 %;
|
