Поставщик
|
Mightex |
|
Тип прибора
|
спектрометры |
|
Детектор
|
ПЗС |
|
Тип
|
высокого разрешения |
|
Особенности
|
высокого разрешения, многоканальные |

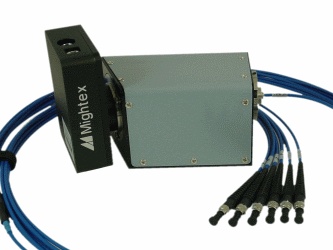

Многоканальные спектрометры используются для проведения измерений с несколькими образцами или источниками одновременно. Как правило, многоканальные спектрометры были дороги, имели громоздкие габаритные размеры и использовались только в тех применениях, где без них нельзя было обойтись. Компания Mightex разработала первоклассную оптику и ПЗС камеры, чтобы выпустить на рынок компактный и недорогой многоканальный спектрометр с высоким разрешением и высокой эффективностью использования падающего света.
Ключевым элементом многоканальных спектрометров является плоский спектрограф. Несколько волоконно-оптических кабелей, каждый из которых представляет собой один канал, соединяется с входной щелью спектрометра. Спектр от каждого канала рассеивается на высокоэффективной дифракционной решётке и затем отображается на двухкоординатном ПЗС сенсоре. Свет от каждого канала занимает различные строки на ПЗС сенсоре. Все каналы экспонируются одновременно, и затем ряды, соответствующие одному и тому же каналу, собираются вместе для воспроизведения спектра для каждого канала. Оптоволоконные кабели надежно отделены друг от друга, для того чтобы исключить возможность попадания сигнала с одного канала на соседний.
Стандартная ПЗС камера имеет сенсор Sony ICX205 размером ½ дюйма с разрешением 1.3 Mп с 12-битным АЦП. Длительность экспозиции может варьироваться от 50 микросекунд до 200 секунд. Аппаратная электроника также включает в себя вход триггера и четыре программируемые цифровые входы/выходы для соединения с дополнительным оборудованием, например, с источником света. Спектрометр управляется через интерфейс USB 2.0, который также осуществляет электропитание необходимое для работы спектрометра. Компания Mightex также предлагает другие сканирующие камеры для создания уникальных многоканальных спектрометров.
Особенности:
- Несколько спектральных каналов в одном компактном корпусе (6 каналов);
- Отсутствие движущихся частей;
- Высокое разрешение;
- Высокая эффективность использования падающего света;
- Интерфейс USB2.0;
- Не требует дополнительных источников питания;
- Вход для триггера;
- Полнофункциональный SDK набор;
- Программируемые вxоды/выходы для соединения с дополнительным оборудованием.
Технические параметры:
|
Параметры |
Характеристики |
Единицы измерения |
|
Модель |
ISP-VIS-MC006-A |
- |
|
Количество каналов |
6 |
- |
|
Оптическая платформа |
F/2 высокого разрешения спектрограф с плоским полем изображения |
- |
|
Диапазон длин волн |
380-780 |
нм |
|
Разрешение |
1.2 |
нм |
|
Тип оптического фильтра |
Длинноволновой |
- |
|
Размер входной щели |
5 (также имеются: 10, 25, 50, 100, 200, без щели) |
мкм |
|
Входное соединение |
SMA 905 |
- |
|
Числовая аппертура входного канала |
0.22 |
- |
|
Сенсор |
Sony ICX205AL |
- |
|
Число пикселей |
1392x1040 |
- |
|
Размер пикселя |
4.65x4.65 |
мкм |
|
Ёмкость одного пикселя |
200,000 |
электрон |
|
Отношение сигнал/шум |
1000:1 (на полном масштабе) |
- |
|
Разрядность АЦП |
12 |
бит |
|
Время интегрирования |
0.05 до 200 000 |
мс |
|
Скорость сканирования |
15 при 8 бит, 9 при 12 бит |
кадров в секунду |
|
Усиление |
6-43 |
дБ |
|
Входы/выходы общего назначения |
4 программируемых цифровых входа/выхода |
- |
|
Вход для триггера |
есть |
- |
|
Время срабатывания триггера |
<25 |
мкм |
|
Тип соединения с компьютером |
USB 2.0 |
- |
|
Вход для триггера |
DIN8 |
- |
|
Операционная система |
Windows 2000/XP/Vista/7 |
- |
|
Потребление энергии |
1.8 |
Вт |
|
Вес |
840 |
г |
Информация для заказа:
|
Модель |
Описание |
|
ISP-VIS-MC006-A |
Многоканальный ПЗС спектрометр, 6 каналов, спектральный диапазон 380-780 нм, разрешение 1,2 нм |
|
ISP-VIS-MC006-A-CAL |
Многоканальный ПЗС спектрометр, 6 каналов, спектральный диапазон 380-780 нм, разрешение 1,2 нм, с индивидуальной калибровкой каждого канала |
