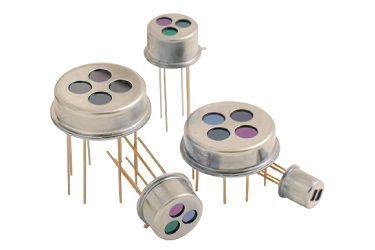

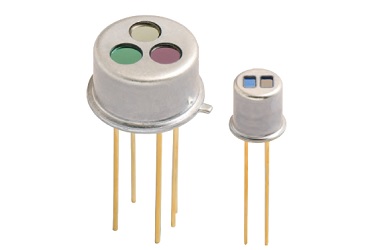

Многоканальные пироэлектрические детекторы предназначены для газового анализа и контроля пламени, где требуется обнаружение более одного элемента или события. В многоканальных пироэлектрических датчиках рабочие каналы электрически и оптически отделены друг от друга. В зависимости от числа каналов эти детекторы могут быть – двухканальными, трехканальными или четырехканальными.
Многоканальные пироэлектрические датчики имеют эффект перекрестных помех на уровне менее 0.1%. В зависимости от размера чипа пироэлектрические детекторы могут работать в режиме тока или напряжения. Помимо температурной компенсации эти пироэлектрические датчики имеют интегрированный полевой транзистор или операционный усилитель, а также стабилизирующий элемент, установленный для защиты от ударных нагрузок и вибрации.
Широкий спектральный диапазон работы пироэлектрических датчиков может быть ограничен различными фильтрами. Стандартные фильтры нанесенные на входные окна пироэлектрических датчиков позволяют использовать данные детекторы для применения в инфракрасном газовом анализе при регистрации следующих газов – HC, CO, CО2, CH4, NO2, SO2, SF6 и других менее распространенных газов.
Номенклатура многоканальных пироэлектрических датчиков:
|
Модель |
Число каналов |
Апертура, мм |
Размер чипа, мм |
Режим тока/ напряжения, СM/VM |
JFET/OpAmp |
Чувстви- тельность,
|
Плотность шума
|
Обн. способность*, 108смГц1/2/Вт |
Описа- ние |
|
LIM-011 |
4 |
Ø2.5 |
2.2x1.3 |
VM |
JFET |
60 |
0.2 |
0.8 |
|
|
LIM-032 |
2 |
2.8x2.8 |
2.2x1.3 |
VM |
JFET |
150 |
0.22 |
2.9 |
|
|
LIM-054 |
4 |
2.8x2.8 |
2.2x1.3 |
CM |
OpAmp |
3.000 |
29 |
0.42 |
|
| LRM-102 | 2 | 3.05×2.05 | 1.2×0.8 | VM | JFET | 1100 | 0.6 | 4.0 | |
| LRM-202 | 2 | 3.05×2.05 | 1.2×0.8 | VM | JFET | 560 | 0.42 | 4.0 | |
| LRM-244 | 4 | 8.5x8.5 | 2.0 × 2.0 | CM | OpAmp | 80.000 | 55 | 6.0 | |
| LRM-254 | 4 | 5.0x5.0 | 1.4x1.4 | VM | JFET | 400 | 0.17 | 4.7 | |
| LRM-274 | 4 | 8.5x8.5 | 2.0 × 2.0 | CM | OpAmp | 65.000 | 45 | 6.0 | |
| LRM-278 | 8 | 8.5x8.5 | 1.4x1.4 | CM | OpAmp | 70.000 | 45 | 4.5 | |
| LRM-284 | 4 | 5.0x5.0 | 1.4x1.4 | CM | OpAmp | 70.000 | 45 | 4.5 | |
Примечание: *(500 K, 10 Гц, 1 Гц, 25 ºC, без окна) [10E+8 смГц1/2/Вт]
|
