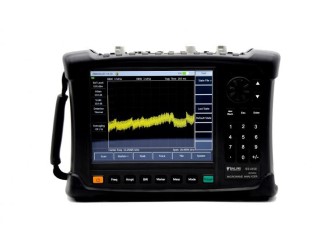

Многофункциональный микроволновый анализатор серии S5105 имеет широкий диапазон частот от 30 кГц до 40 ГГц. Он объединяет множество функций, таких как двухпортовый векторный анализ сети, тестирование кабельных и антенных фидеров, измерение векторного напряжения, анализ спектра, измерение напряженности поля и измерение мощности, предоставляя вам мощные комплексные возможности тестирования. Радиочастотный анализатор серии S5105 широко используется в тестировании характеристик радаров и кабельного телевидения, в области беспроводной связи.
Особенности:
- Двухпортовый векторный сетевой анализ позволяет быстро и точно измерять комплексные параметры радиочастотной сети, обеспечивая логарифмическую, линейную, фазовую, групповую задержку, диаграмму импеданса, полярную координату, КСВ и другие форматы отображения, а также предоставляя варианты измерения во временной области;
- Тест кабельных и антенных фидеров позволяет измерять КСВ, обратные потери, импеданс, потери в кабелях и другие параметры микроволновых сетей, таких как антенные фидеры, линии передачи и кабели, а также удобно измерять точки разрыва импеданса в фидерах и кабелях с помощью функции DTF;
- Векторное измерение напряжения использует интегрированное решение вместо традиционного векторного вольтметра для точного определения электрической длины кабелей и некоторых других тестируемых устройств;
- Спектральный анализ - это анализатор спектра со стандартными функциями, который может всесторонне измерять характеристики спектра в электромагнитной среде;
- Измерение напряженности поля имеет удобный пользовательский интерфейс и высокую чувствительность теста. С соответствующей тестовой антенной он может эффективно контролировать электромагнитный спектр и широко используется в мониторинге космической электромагнитной среды и управлении радиосвязью;
- USB детектор мощности сконфигурирован для обеспечения большого динамического диапазона и высокоточного измерения мощности, а также может осуществлять мониторинг мощности через порт ввода спектра;
- Функции хранения, воспроизведения и сравнения данных;
- Интегрируйте USB, LAN и другие интерфейсы.
Стандартный сетевой анализ
Микроволновый анализатор серии S5105 имеет стандартную функцию сетевого анализа. Он предлагает диапазон частот от 30 кГц до 18 ГГц / 26,5 ГГц и от 50 МГц до 40 ГГц.
Серия S5105 обеспечивает стандартный анализ и измерение векторной сети с полным набором параметров 4S и может выполнять полный анализ S-параметров для усилителя, фильтра, аттенюатора и дуплексора, а формат отображения включает логарифм, линейность, фазу, групповую задержку, импеданс, полярные координаты, коэффициент стоячей волны и т.д.
Стандартный анализ спектра
Микроволновый анализатор серии S5105 имеет стандартную функцию спектрального анализа. Он предлагает диапазон частот от 100 кГц до 18 ГГц / 26,5 ГГц / 40 ГГц.
Серия S5105 обеспечивает стандартный спектральный анализ, мощность канала, занимаемую полосу пропускания, коэффициент мощности смежного канала и функции подсчета частоты, отличающиеся широкой полосой пропускания, высокой чувствительностью, высоким динамическим диапазоном и хорошим фазовым шумом, а также возможностью быстрого и эффективного обнаружения и измерения сигнала.
Кроме того, серия S5105 может отображать 3 трассы одновременно и обеспечивает выбор различных режимов детектора, таких как стандартный, дискретизация, положительный пик, отрицательный пик и среднее значение.
Дополнительный анализ кабелей и антенн
Микроволновый анализатор серии S5105 имеет дополнительную функцию анализа кабелей и антенн. Он предлагает диапазон частот от 100 кГц до 18 ГГц / 26,5 ГГц и от 50 МГц до 40 ГГц.
В качестве тестера кабелей и антенн серия S5105 может измерять обратные потери, коэффициент стоячей волны напряжения, импеданс, потери в кабеле и расстояние до точки повреждения анализируемых кабелей и антенн. Измерение обратных потерь и расстояния до неисправности поможет пользователю определить конкретную причину неисправности в кабельной и антенной системе, которая ухудшает работу всей системы.
Более того, он имеет встроенные общие параметры кабеля и антенного фидера для удобства использования.
Дополнительное измерение напряженности поля
Микроволновый анализатор серии S5105 имеет дополнительную функцию измерения напряженности поля.
Он может использоваться для измерения напряженности поля вместе с соответствующими испытательными антеннами Saluki и широко используется в мониторинге космической электромагнитной среды и управлении радиосвязью. Анализатор также поддерживает пользовательские антенны, позволяя пользователям определять свои собственные антенны.
Дополнительное измерение мощности
Микроволновый анализатор серии S5105 имеет дополнительное измерение мощности на основе USB-датчика мощности.
Серия S5105 может выполнять измерение мощности, выбирая USB-датчик мощности непрерывной волны серии S87230, который может анализировать мощность RFMW до 40 ГГц. Датчик мощности имеет широкий диапазон частот и большой динамический диапазон мощности.
Дополнительный мониторинг мощности
Микроволновый анализатор серии S5105 имеет дополнительную функцию контроля мощности. Он предлагает диапазон частот от 100 кГц до 18 ГГц / 26,5 ГГц / 40 ГГц.
Этот режим устраняет необходимость подключения внешнего датчика мощности и позволяет легко проверять мощность сигнала непрерывной волны при определенной полосе пропускания, а полосу пропускания канала можно установить на большую ширину для имитации измерения средней мощности измерителем. Серия S5105 используется для контроля мощности через порт ввода спектра.
Дополнительное измерение векторного напряжения
Микроволновый анализатор серии S5105 имеет дополнительную функцию измерения векторного напряжения. С диапазоном частот от 30 кГц до 18 ГГц / 26,5 ГГц и от 50 МГц до 26,5 ГГц серия S5105 может точно измерять электрическую длину и фазовый сдвиг тестируемых устройств, а также выполнять тесты на отражение и передачу. VVM - это удобный инструмент для согласования фаз радиочастотных кабелей, который в основном используется для измерения электрической длины кабелей или других тестируемых комплектов.
|
Поставщик
|
Saluki Technology |
|
Пропускная способность
|
1 Гц – 5 МГц (с шагом 1,3,10) |
|
Вес
|
5,3 кг (без учета батареи) |
|
Аккумулятор
|
Перезаряжаемый литий-ионный аккумулятор или адаптер питания |
|
Габаритные размеры
|
315 мм × 220 мм × 102 мм (исключая ручку и кронштейн) |
|
Диапазон мощности
|
от -50 дБм до +20 дБм |
|

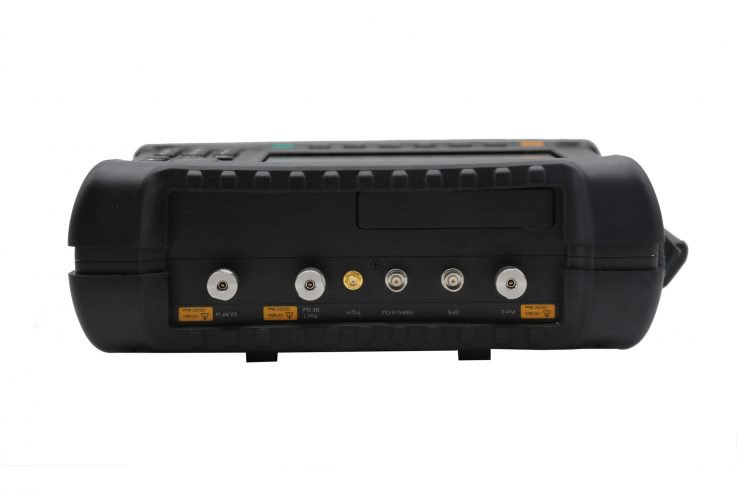

Интерфейс вывода данных
|
2,4 мм (м) |
|
Диапазон частот
|
от 50 МГц до 40 ГГц |
|
Эффективная направленность
|
28 дБ – 35 дБ |
