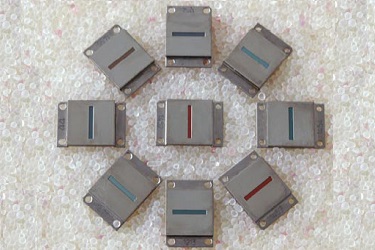

Многоэлементные пироэлектрические линейки фирмы Heimann Sensor GmbH представляют собой гибридные фотодетекторы с интегрированным КМОП мультиплексором и количеством пикселей 128 или 256. Пироэлектрический чип изготовлен из танталата лития (LiTaO3). Модели из 128 элементов состоят из пикселей размером 90 x 100 мкм, 90 x 500 мкм или 90 x 1000 мкм с шагом 100 мкм. Модели из 256 элементов состоят из пикселей размером 42 x 100 мкм с шагом 50 мкм.
Мультиплексор пироэлектрической линейки состоит из малошумящего предварительного усилителя на каждый пиксель, аналоговых переключателей и усилителя выходного сигнала. Предварительные усилители преобразуют зарядовые сигналы с каждого пикселя в напряжение и передают усиленный сигнал схеме обработки сигналы.
Для контроля за температурой детектора в корпус интегрирован датчик температуры, который обеспечивает на выходе токовый сигнал пропорциональный температуре. Пироэлектрический чип и схема обработки сигнала упакованы в герметичный металлический корпус с инфракрасным входным окном, определяющим спектральную чувствительность пироэлектрической линейки.
Особенности:
- Линейный пироэлектрический детектор, состоящий из 128 или 256 пикселей;
- Эквивалентная мощность шума около 1 нВт при 128 Гц;
- Динамический диапазон более 75 дБ;
- Частота модуляция до 512 Гц;
- Интегрированный КМОП мультиплексор;
- Инфракрасное входное окно из кремния или германия;
- Применение широкозонных (от 1.4 мкм) и других типов фильтров обсуждается;
- Миниатюрные размеры;
- Работа при комнатной температуре;
- Возможность изготовления модулей на основе пироэлектрических линеек.|
