Компания VIGO Photonics представляет 32-элементные линейные матрицы MCT / InAsSb детекторов со специальными предусилителями. Линейка детекторов представляет собой набор отдельных активных элементов, и сигнал каждого из них выводится независимо. Многоэлементный детектор, в отличие от одноэлементного детектора, позволяет одновременно регистрировать излучение с разными длинами волн.
Большинство многоэлементных детекторов, производимых VIGO Photonics, основаны на фотогальванических детекторах HgCdTe (эпитаксиальная HgCdTe гетероструктура) с термоэлектрическим охлаждением.
На рисунке ниже приведены примеры спектральных характеристик, а в таблице 1 - параметры детекторов, оптимизированных для разных длин волн.
Постоянная времени и обнаружительная способность:
|
Оптимальная длина волны λopt, мкм |
3.0 |
3.4 |
4.0 |
5.0 |
6.0 |
8.0 |
10.6 |
|
Обнаружительная способность D* (λopt), см⋅Гц1/2⋅Вт-1 |
≥7.0×1010 |
≥4.0×1010 |
≥3.0×1010 |
≥9.0×109 |
≥2.0×109 |
≥2.0×108 |
≥1.0×108 |
|
Постоянная времени τ, нс |
≤280 |
≤200 |
≤100 |
≤80 |
≤50 |
≤45 |
≤10 |
Технологические возможности VIGO Photonics также позволяют производить многоэлементные детекторы с InAsSb (антимонид арсенида индия) методом MBE (молекулярно-лучевая эпитаксия).
Эти устройства соответствуют стандартам RoHS. Они предназначены для применений, где необходимо обеспечить более высокую устойчивость к сложным условиям эксплуатации.
Большим преимуществом многоэлементных детекторов VIGO Photonics является отсутствие необходимости криогенного охлаждения. Это приводит к уменьшению размера и веса устройства и, следовательно, к снижению потребляемой мощности.

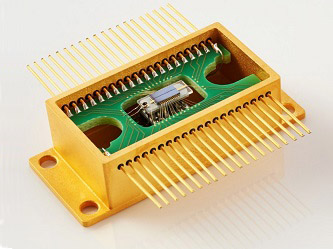

На рисунке ниже показаны размеры (в мм) 16-контактных TO8 (a) и плоских 40-контактных (b) корпусов, в которые установлены многоэлементные детекторы VIGO Photonics.
Основные преимущества:
- Высокая чувствительность;
- Высокоскоростной отклик;
- Работа без системы охлаждения.
Основными преимуществами многоэлементных детекторов VIGO Photonics являются высокие точность и скорость измерения. При измерении температуры точность в один милликельвин достигается даже при измерении температуры объекта, находящегося в поле зрения всего несколько микросекунд.
В спектрофотометрии эти преимущества позволяют получать качественные измерения в короткие сроки. Одновременное измерение всего спектрального диапазона сокращает время измерения (по сравнению со временем, необходимым для сканирования и анализа полного спектра).
Технические характеристики:
|
Параметр |
Значение |
|
Формат массива |
Линейный или билинейный, до 32 элементов |
|
Материал активных элементов |
HgCdTe или InAsSb |
|
Тип детектора |
PV (фотогальванические) или PC (фоторезистивные) |
|
Рабочая длина волны |
MWIR (λcut-off: 3.0 - 8.0 мкм)
LWIR (λcut-off: 8.0 - 14.0 мкм) |
|
Размер пикселя |
Мин. 25×25 мкм |
|
Охлаждение |
2- или 3-ступенчатое термоэлектрическое |
|
Температура активных элементов |
210 – 270 K |
|
Детектор температуры |
Термистор или диод (точность ±1 K) |
|
Постоянная времени |
1 – 500 нс |
|
Корпус |
TO8 16 контактов или плоский на 40 контактов |
|
Окно |
Si/Al2O3/Ge с или без просветляющего покрытия, плоское или клиновидное |
|
Температура окр. ср. |
0 - 70°C |
|
Температура хранения |
-20 - 50°C |
Аксессуары для многоэлементных детекторов:
|
Аксессуар |
Описание |
|
TEC контроллер |
Аналоговый контроллер |
|
Крепление |
C-mount 1” или SM1 THORLABS |
|
Предусилитель |
Ультранизкий уровень шума, выбор ширины полосы |
|
Система сбора данных (DAQ) |
SPI или USB HS |
Применения:
Многоэлементные детекторы VIGO Photonics используются для бесконтактных измерений температуры быстродвижущихся элементов. Примером может служить мониторинг температуры внешних и внутренних колесных подшипников и тормозов скоростных поездов в режиме реального времени. В качестве других примеров также могут быть использованы: измерения температуры на производственных линиях, обнаружение аномалий, мониторинг профилей охлаждения или сгорания.
Доступные в настоящее время спектрофотометры обычно используют ближний инфракрасный диапазон 0.8-2.5 мкм. Органические соединения, парниковые газы, углеводороды можно более точно наблюдать в диапазонах MWIR (3.0–8.0 мкм) и LWIR (8.0–14.0 мкм). Использование многоэлементных детекторов позволяет исключить потребность в фильтрах или движущихся механических элементах для сканирования спектров или пространства, а, следовательно, исключить ошибки, связанные с их работой. Многоэлементные детекторы VIGO Photonics обеспечивают высококачественные спектрофотометрические измерения в короткие сроки, а очень низкий уровень шума также позволяет работать с источниками с низким энергопотреблением: тепловыми или инфракрасными диодами.
Статья: Сортировка пластика с помощью линейных детекторов среднего ИК диапазона
Высокопроизводительные оптические сортировочные системы являются еще одним применением многоэлементных детекторов VIGO Photonics. Линейная матрица детектора позволяет отображать движущиеся на ленте элементы и проверять химический состав. Оптическая сортировка может быть использована в горнодобывающей, пищевой, химической и фармакологической промышленности.
|
