MMP-2XY - Транслятор для штативов микроскопа, диапазон смещений: 2" по сям X и Y, Thorlabs

Описание

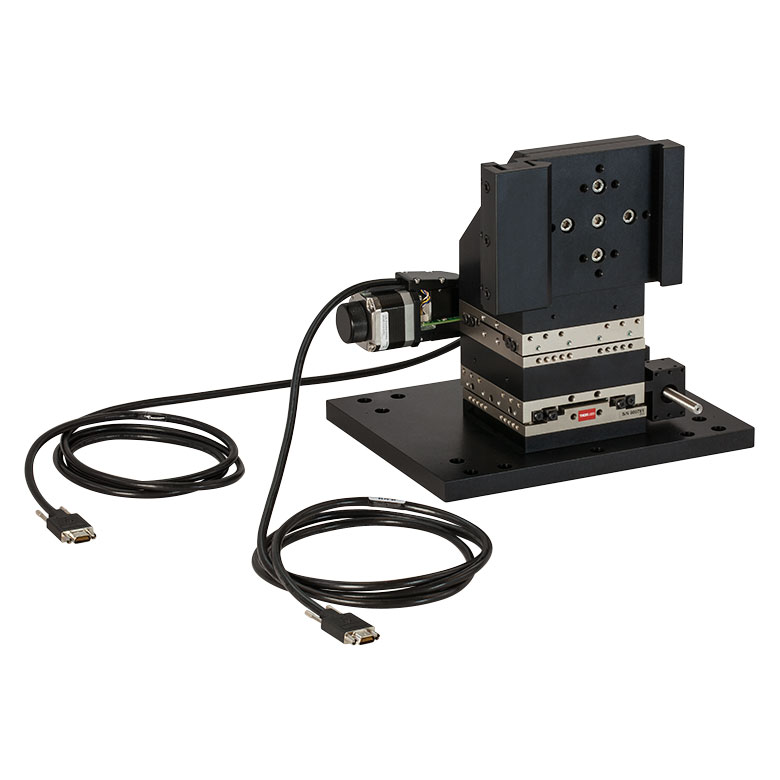

MMP-2XY – это моторизованный транслятор для штатива микроскопа в системе Cerna, позволяющий смещать весь корпус микроскопа (вместе с объективами, осветителем и детекторами) на ±1" по осям X и Y, суммарно обеспечивая 2" (≈50 мм) хода в каждом направлении. В отличие от классических XY-столиков, где двигается образец, здесь движется сам микроскоп, а проба остаётся неподвижной. Такой подход критически важен для физиологии, нейронауки и экспериментов с хрупкими или жёстко закреплёнными образцами, где любое механическое воздействие на препарат нежелательно. Конструкция базируется на двух высокоточных линейных осях с шаговыми двигателями и перекрёстно-роликовыми направляющими, что обеспечивает плавный ход, минимальные люфты и малый угловой наклон при перемещении.

Транслятор устанавливается на 95-мм рейку штатива Cerna вместо стандартного монтажного основания и фиксируется при помощи прижимного хомута с винтами. После монтажа он располагается за штативом, не загромождая рабочее пространство вокруг образца и не перекрывая оптический путь. Управление осуществляется через контроллер серии MCM3002, который позволяет задавать скорость, шаг перемещения и работать как локально с «ручками», так и через ПО. MMP-2XY рассчитан на нагрузку до 34 кг, что достаточно для большинства конфигураций Cerna с доп. модулями, а высокая точность позиционирования делает его удобным инструментом для пошагового сканирования поля зрения, поиска областей интереса и повторяемого возвращения к сохранённым координатам.

Отрасли применения:

• Нейрофизиология и электрофизиология – смещение поля зрения по срезам мозга или preparations при полностью фиксированном образце и микроманипуляторах.
• Физиология сосудов и тканей – исследования, где образец закреплён в камере перфузии и не может перемещаться.
• Двухфотонная и конфокальная микроскопия на базе Cerna – точное позиционирование зондирующего объёма без сдвига препарата.
• НИОКР и кастомные микроскопические установки – построение сложных экспериментальных схем, где проще двигать прибор, а не объект.

Характеристики

• Тип: моторизованный транслятор штатива (microscope body translator) для систем Cerna.
• Диапазон перемещений: 2" (≈50 мм) по оси X и 2" по оси Y.
• Привод: шаговые двигатели с высоким разрешением, совместимые с контроллером MCM3002.
• Направляющие: перекрёстно-роликовые подшипники для жёсткости и минимального углового отклонения.
• Максимальная нагрузка: до 34 кг (включая штатив, оптику и навесное оборудование).
• Монтаж: зажим на 95-мм рейку корпуса Cerna вместо штатного основания.
• Особенности: перемещает весь микроскоп относительно неподвижного образца, освобождает пространство вокруг зоны эксперимента.
• Статус: снят с производства и заменён моделью MMP2XY; используется в существующих конфигурациях Cerna.
