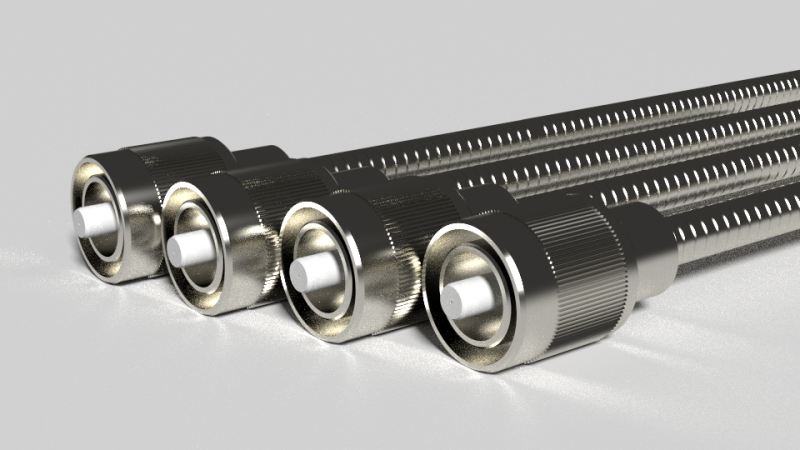

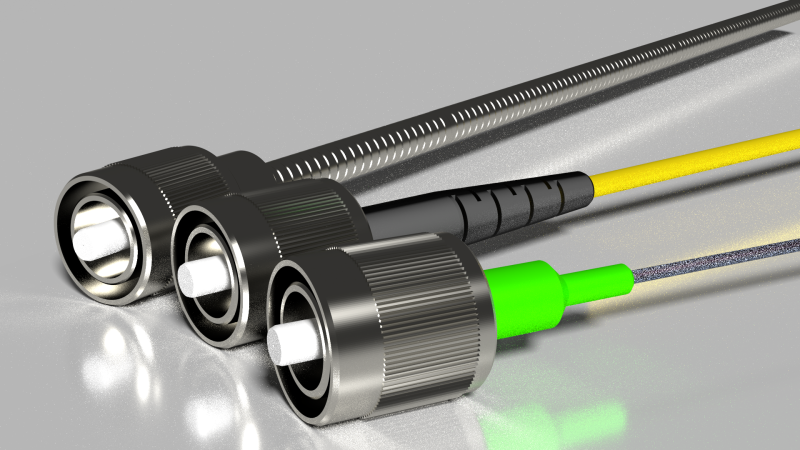

Многомодовые оптоволоконные патч-корды с градиентным показателем преломления (GI) от SQS предлагаются в сочетании с разъемами FC, SMA905 (FSMA), SC, LC, ST, E2000, MPO / MTP®. Эти патч-корды изготавливаются нестандартной длины и предназначены как для внутреннего, так и для наружного применения.

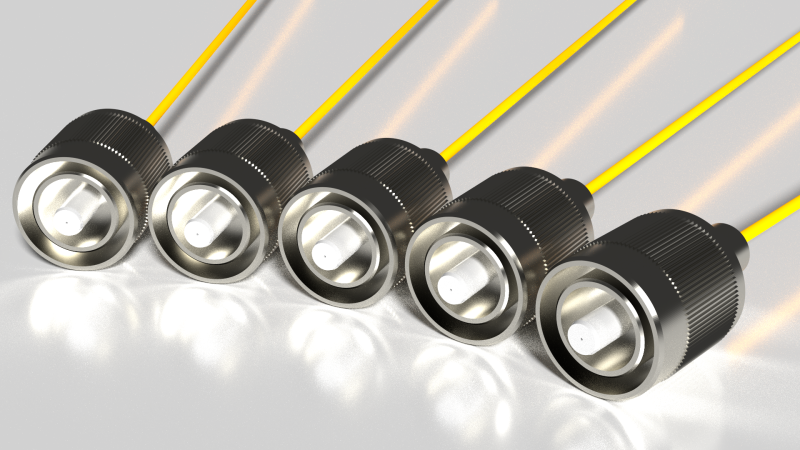

Многомодовые оптоволоконные патч-корды SQS предназначены для использования в вакууме, в промышленности и в военной сфере. Они предлагаются с волокнами OM1, OM2, OM3 и OM4, и их вносимые потери измеряются при 850 и 1310 нм при условии равномерного распределения света по сердцевине волокна.
Спецификация
|
Параметры |
Значения |
Примечание |
|
Вносимые потери (макс.) |
0.3 дБ |
Измерено на 850 и 1300 нм; Заполнение сердцевины в соответствии со стандартом IEC 61280-4-1. |
|
Потери на отражение |
> 50 дБ | |
|
Повторяемость (500 соединений) |
±0.1 дБ | |
|
Рабочая температура |
-40 до +85°C |
Спецификация
|
Диаметр сердцевины [мкм] |
Оболочка [мкм] |
NA [-] |
Тип волокна |
λ диапазон [мм] |
Оконцовка |
Свободно лежащий кабель |
Длина патч-корда [м] |
Просветляющее покрытие |
|
50 |
125 |
0,22 |
OM2 non (BIF) |
850 - 1310 |
FC/PC *)**), SMA905, S T, SC, LC, MTP® наконечник, Capillary, массив волокон |
Волокно без оболочки 0.9 мм 2 мм (ПВХ) 3 мм (ПВХ) 3 мм (сталь) 5 мм (сталь) |
0.1 - 10 м |
отражение 0.1 - 0.5% λ диапазон 355 - 1800 нм |
|
50 |
125 |
0,22 |
OM2 |
850 - 1310 | ||||
|
50 |
125 |
0,22 |
OM3 |
850 - 1310 | ||||
|
50 |
125 |
0,22 |
OM4 |
850 - 1310 | ||||
|
62,5 |
125 |
0,22 |
OM1 |
850 - 1310 | ||||
|
100 |
125 |
0,22 |
x |
850 - 1310 |
Примечания:
*) Доступны узкие и широкие ключи
**) Разъемы совместимые с вакуумом доступны по запросу
Ethernet кабели
|
Категория |
Минимальная модальная ширина пропускания 850 нм / 1300 нм |
Fast Ethernet 100BASE-FX |
1 Gb (1000 Mb) Ethernet 1000BASE-SX |
1 Gb (1000 Mb) Ethernet 1000BASE-LX |
10Gb Ethernet 10GBASE-SR |
40Gb Ethernet 40GBASE-SR4 |
100Gb Ethernet 100GBASE-SR-10 |
|
OM1 (62.5/125) |
200 / 500 МГц-км |
200 м |
275 м |
550 м (требуется патч-корд для формирования мод) |
33 м |
Не поддерживается |
Не поддерживается |
|
O M2 (50/125) |
500 / 500 МГц-км |
550 м |
82 м |
Не поддерживается |
Не поддерживается | ||
|
OM3 (50/125) *Оптимиз. для лазера* |
1500/2000 МГц-км |
550 м |
300 м |
100 м |
100 м | ||
|
OM4 (50/125) *Оптимиз. для лазера* |
3500/4700 МГц-км |
400 м |
150 м |
150 м |
|
|
|
|
