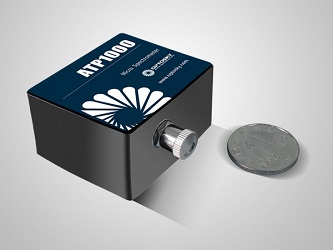

Спектрометр ATP1000 от Optosky имеет сверхминиатюрный размер и использует линейную КМОП -матрицу с разрешением 1024 пикселя и спектральным диапазоном 200-1100 нм. Время экспозиции детектора контролируется в течение 1 мс. Пользователи могут задавать отношение сигнал/шум.
Спектрометр ATP1000 от Optosky имеет малые размеры, но при этом он также обладает высокой надежностью, высокой скоростью и низкой ценой, его уникальные характеристики делают его популярным при проведении экологических испытаний в режиме онлайн.
Спектрометр ATP1000 также является идеальной моделью для спектроскопии в видимом и УФ-диапазонах. Доступны кастомизируемые размеры щелей, решеток, зеркал и фильтров. Этот спектрометр настроен для различных применений. Спектральные диапазоны от 200 нм до 1100 нм, разрешение может быть выбрано от 0.5 до 5.0 нм. Спектрометр имеет волоконных вход с коннектором SMA905 или открытый вход, возможность настройки времени интегрировании и измерения производительности, а также вывод результатов через USB2.0 (высокая скорость) или UART.
Доступные для заказа модели:
|
Модель |
Спектральный диапазон |
Размер щели |
|
ATP1000 -200-400-### |
200~400 нм |
10 мкм 25 мкм 50 мкм 100 мкм 200 мкм Другой:______мкм |
|
ATP1000 -200-850-### |
200~850 нм |
|
|
ATP1000 -200-1100-### |
200~1000 нм |
|
|
ATP1000 -340-850-### |
340~850 нм |
|
|
ATP1000 -600-1100-### |
600~1100 нм |
|
|
ATP1000 -###-###-### |
Другой |
Например: Если вас интересует ATP1000 со спектральным диапазоном 200-850 нм и размером щели 50 мкм, то вам нужная модель ATP1000 -200-850-050.
|
Особенности: - Рабочий диапазон: 200-1100 нм (кастомизируемый); - Оптический пусть: схема Черни-Тернера; - Детектор: 1024 X 1 CMOS; - Время интегрирования: 1 мс - 256 с; - Питание: 5 В DC @<200 мА; - Интерфейс питания: MicroUSB; - АЦП: 16 бит, 1 МГц; - Вход: SM905 или открытый; - Выход для данных: USB2.0 (high speed) или UART. |
Применения: - Сортировка светодиодов; - Измерения цвета; - Измерения параметров газов в УФ-диапазоне; - Анализ спектров; - Флуоресценция; - Измерения отражения и пропускания. |
Технические характеристики миниатюрных спектрометров ATP1000 от Optosky:
|
Параметры |
Значения |
|
Характеристики детектора |
|
|
Тип детектора |
линейная ПЗС-матрица |
|
Количество эффективных пикселей |
1024 |
|
Размеры пикселя |
7.8 x 125 мкм |
|
Модель детектора |
ELIS1024 |
|
Чувствительность |
6.74 В/лк*с |
|
Темновой шум |
0.8 мВ (RMS) |
|
Оптические характеристики |
|
|
Рабочий диапазон |
200-400 нм，200-850 нм, 200-1000 нм，600-1000 нм, 800-1100 нм или под заказ |
|
Оптическое разрешение |
0.5-5 нм (зависит от размера щели, дифракционной решетки) |
|
Отношение сигнал/шум |
>300:1 |
|
Динамический диапазон |
800:1 |
|
Рабочие температуры |
от -10 до 50˚C |
|
Числовая апертура |
0.14 |
|
Рабочая относительная влажность |
< 90% RH |
|
Триггер |
IN/OUT |
|
Температура охлаждения |
неохлаждаемый |
|
Скорость сканирования |
< 2 кГц |
|
Оптическая схема |
|
|
Оптическая схема |
f/4 скрещенная ассиметричная схема Черни-Тернера |
|
Фокусное расстояние |
40 мм для входа / 60 мм для выхода |
|
Входная щель |
5, 10, 25, 50, 100, 150, 200 мкм или под заказ |
|
Входной интерфейс |
Волоконный вход SMA905 или открытый вход |
|
Электрические характеристики |
|
|
Разрешение АЦП |
16 бит |
|
Время интегрирования |
1 мс - 30 с |
|
Интерфейсы |
USB 2.0 или UART |
|
Напряжение питания |
DC 4.5 - 5.5 В (типовое 5 В) |
|
Рабочий ток |
<200 мА |
|
Температуры хранения |
от -30°C до +70°C |
|
Рабочие температуры |
от -25 до 50°C |
|
Физические характеристики |
|
|
Габаритные размеры |
45 мм × 40 мм × 25 мм |
|
Вес |
75 грамм |
|
Поставщик
|
Optosky |
