VDL-004 представляет собой миниатюрную регулируемую оптическую линию задержки, разработанную специально для использования в составе комплектного оборудования. Данное устройство обеспечивает непрерывный контроль с высокой точностью, нулевой люфт и хорошую термическую стабильность. Возможна установка внутреннего зеркала, которое обеспечивает двойное прохождение света через устройство, что приводит к удвоению диапазона задержки. Имеется блокировочный механизм, который позволяет зафиксировать устройство в постоянном положении.

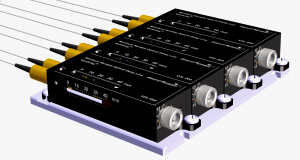

Устройство VDL-004 поставляется с однократным проходом или PM оптоволоконными выводами по требованию заказчика. С размерами всего 78 × 22 × 15 мм при диапазоне задержки 130 пс (40 мм), устройство может быть легко интегрировано в большинство инструментов и сборок для точного контроля длины пути оптического луча, или для временной синхронизации. Удобные монтажные кронштейны позволяют монтировать устройство в любом положении, а также можно легко интегрировать несколько VDL-004 на одну платформу для формирования массива.
Особенности:- Компактный размер; - Непрерывное регулирование; - Нулевой люфт; - Малые вносимые потери; - Высокая стабильность; - Длительный срок службы. |
Применения:- Микроволновая фотоника; - Фазированные антенные решетки; - Системы когерентного детектирования; - Оптическое мультиплексирование по времени (OTDM); - Оптическая когерентная томография (OCT); - Оптическая интерферометрия; - Оптический анализ спектра Фурье; - Оптоволоконные датчики. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Рабочая длина волны |
SM: от 1260 до 1650 |
нм |
|
PM: 1310 или 1550 ± 50 | ||
|
Диапазон оптической задержки |
0 – 130 (40 мм) непрерывный |
пс |
|
Разрешение оптической задержки |
3.34 (1 мм) за полный ход. непрерывный |
пс |
|
Стабильность температуры задержки |
0.52 + 0.008 · задержка (где «задержка» = оптическая задержка в мм) |
мкм/°C |
|
Повторяемость задержки |
< 20 |
мкм |
|
Смещение нулевой точки задержки |
230 |
пс |
|
Вносимые потери |
< 0.8 |
дБ |
|
Отклонения вносимых потерь |
< 0.4 на всем диапазоне |
дБ |
|
PDL (потери, зависящие от поляризации) |
0.1 (для SM) |
дБ |
|
Обратные потери |
55 |
дБ |
|
Коэффициент поглощения |
> 20 (для модели PM) |
дБ |
|
Мощность разрушения оптического материала |
300 |
мВт |
|
Рабочая температура |
От - 15 до + 55 |
°C |
|
Температура хранения |
От - 40 до + 80 |
°C |
|
Тип оптоволокна |
SMF-28 или оптоволокно PM Panda |
- |
|
Механизм фиксации положения |
В комплекте |
- |
|
Размеры (Д × Ш × В) |
78× 22 × 15 |
мм |
