        Миниатюрная оптическая линия задержки VDL-002, до 250 пс

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Линии задержки
        —
        Линии задержки Luna
        —Миниатюрная оптическая линия задержки VDL-002, до 250 пс

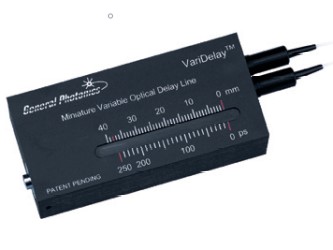

        Фото Миниатюрная оптическая линия задержки VDL-002, до 250 пс
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Устройство VDL-002 представляет собой миниатюрную регулируемую оптическую линию задержки, разработанную специально для использования в составе комплектного оборудования. Обеспечивая диапазон задержки вплоть до 250 пс, это устройство является превосходной заменой регулируемым радиочастотным фазовым вращателям, которые не очень удачно перенимаются из области радиочастотного беспроводного оборудования для оптоволоконных линий связи. Устройство особенно полезно для систем когерентного детектирования для регулировки фазы или разности времени задержки между сигналами.

        Линия задержки VDL-002 устраняет проблемы, связанные с коэффициентом стоячей волны напряжения, или с радиочастотными фазовыми вращателями для высокочастотных и радиовещательных сигналов, особенно при скоростях потока 40 и 100 Гбит/с. Единственное устройство может быть использовано для любой скорости передачи данных, упрощая системы управления ресурсами. С размерами всего 0.72 дюйма x 146 дюйма x 2.2 дюйма при диапазоне задержки 100 пс, устройство может быть удобным для встраивания в сетевые модули, контрольно-измерительные приборы, и в системы оптической когерентной томографии (OCT) для точного контроля длины пути оптического луча, или для временной синхронизации.

        Возможна установка внутреннего зеркала, которое обеспечивает двойное прохождение света через устройство, что приводит к удвоению диапазона задержки. Патентуемая конструкция позволяет производить герметичный корпус, и при необходимости обеспечивает квалификацию по нормам Telcordia. Помимо всего прочего, имеется блокировочный механизм, который позволяет зафиксировать устройство в постоянном положении. Стандартное устройство VDL-002 поставляется с однократным проходом или PM оптоволоконными выводами по требованию заказчика.

        Особенности:

        - Компактный размер;

        - Высокое разрешение;

        - Малые вносимые потери;

        - Высокая стабильность;

        - Длительный срок службы.

        Применения:

        - Системы когерентного детектирования;

        - Оптическое мультиплексирование по времени (OTDM);

        - Оптическая когерентная томография (OCT);

        - Оптическая интерферометрия;

        - Оптический анализ спектра Фурье;

        - Оптоволоконные датчики.

        Технические характеристики:

        Параметр

        Значение

        Ед. измерения

        Рабочая длина волны

        SM: от 1260 до 1650

        нм

        PM: 1310 или 1550 ±50

        Возможна поставка с другими длинами волн по запросу

        Диапазон оптической задержки

        0 – 100 (3 см) непрерывный для модели 100 пс

        пс

        0 – 250 (7.5 см) непрерывный для модели 250 пс

        Возможен вариант с внутренним зеркалом для удвоения диапазона

        Стабильность задержки

        0.15

        пс

        Смещение нулевой точки задержки

        180

        пс

        Вносимые потери

        1 номинал

        дБ

        Отклонения вносимых потерь

        ±0.3 по всему диапазону

        дБ

        PDL (потери, зависящие от поляризации)

        0.1

        дБ

        Обратные потери

        55

        дБ

        Коэффициент поглощения

        > 18 для модели PM

        дБ

        Мощность разрушения оптического материала

        300

        мВт

        Рабочая температура

        От -15 до +50

        °C

        Температура хранения

        От -40 до +60

        °C

        Тип оптоволокна

        SMF-28 или оптоволокно PM Panda

        -

        Механизм фиксации положения

        В комплекте

        -

        Размеры (Д × Ш × В)

        2.2 × 1.46 × 0.72 для модели 100 пс

        дюйм

        Для доступа к файлам требуется Авторизация
        Спецификация к VDL-002
        276.4 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
