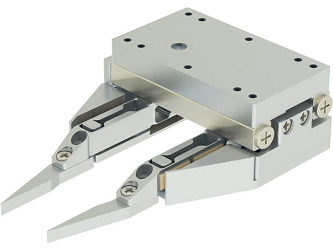

Компания SmarAct представляет новую модель захватов с упругой обратной связью и параллельными губками. Данная система использует другой тип механизма, который отличается от механизма захватов SG-1730 и SG-06.
Каждая губка захвата SmarAct SGP-17F с упругой обратной связью оснащена двухосным датчиком нагрузки, который позволяет измерить как силу захвата, так и силу реакции опоры. Благодаря идеальному параллелизму движения губок ориентация силы захвата постоянна на протяжении всего диапазона перемещений. Такая гибкость системы позволяет использовать ее для работы с неизвестными или меняющими форму деталями.

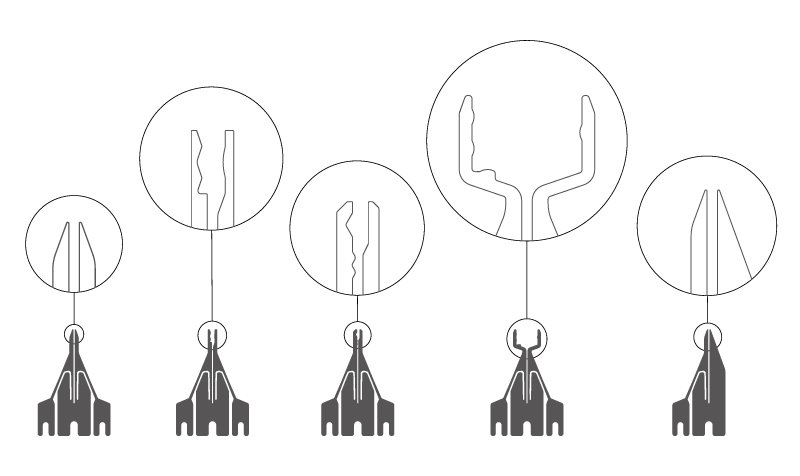

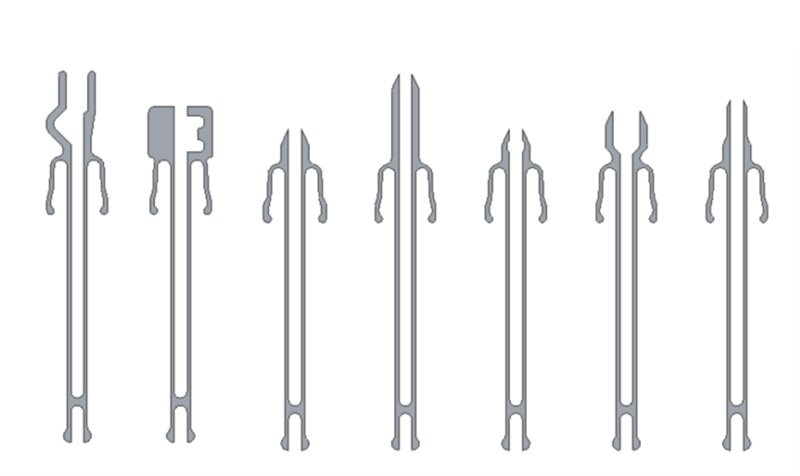

Широкий выбор форм губок позволяет трансформировать систему в соответсвии с требованиями пользователя.
Особенности:
- Разрешение: < 10 нм
- Сила захвата: 3.5 Н

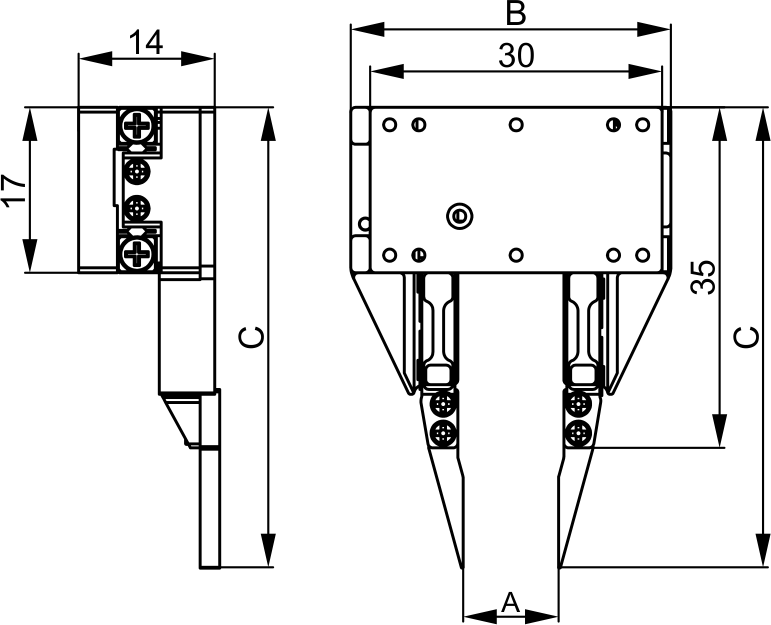

- Габаритные размеры: 35 x 35 x 14 мм3 (без зажимных губок)
Механические свойства микрозахватов SmarAct
|
Параметр |
Значение |
|
Сила захвата |
3.5 Н |
|
Время захвата |
< 10 мс |
|
Разрешение |
< 10 нм |
|
Раскрытие захвата |
> 10 мм |
|
Размеры захвата |
35 x 35 x 14 мм3 |
|
Вес |
40 г |
Варианты доступных моделей захватов SGP-17F
|
Модели со съемными зажимными губками (-EX) |
|
Модели с анодированием (черный) (-BK) |
|
Модели с сенсором положения (-M, -S) |
Типы сенсоров, встраиваемых в линейные трансляторы серии SLC:
|
|
-M |
-I |
-L |
-S / -SC |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток |
|
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
