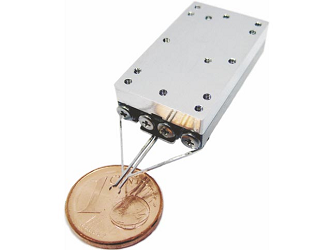

Микрозахваты SG-1730 используют линейные трансляторы SLC-1730 для смещения закрепленного на нем механизма захвата. Дополнительный сенсор, встроенный в транслятор SLC-1730 обеспечивает обратную связь для контроля положения зажимных губок, а значит позволяет осуществлять очень точный захват. Более того, обратная связь очень полезна для задач автоматизированного микроманипулирования. Все модели захватов серии SG-17 могут быть оснащены сенсорами типа –S, -M, -L. (см. далее)
Особенности:
- Разрешение: < 10 нм
- Работа в вакууме: до 10-11 мбар
- Сила захвата: 1 Н

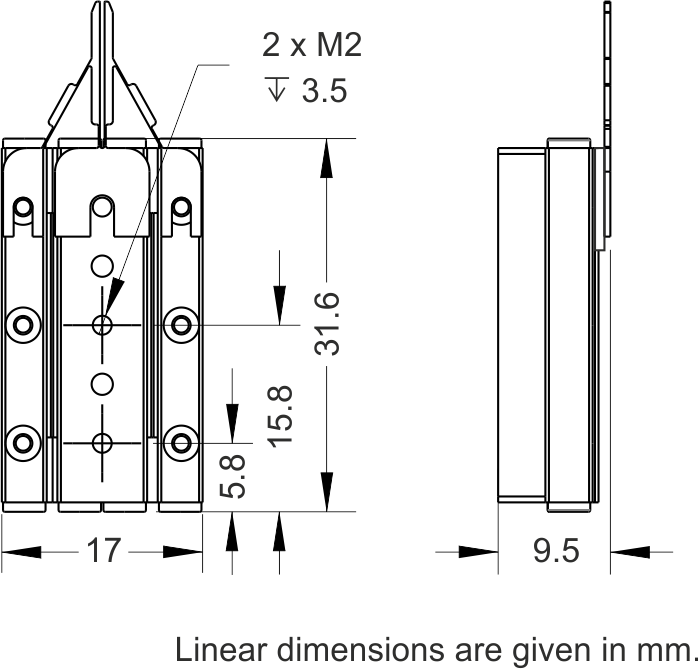

- Габаритные размеры: 17 x 31.6 x 9.5 мм3 (без зажимных губок)
Механические свойства микрозахватов SmarAct
|
Параметр |
Значение |
|
Сила захвата |
1 Н |
|
Время захвата |
< 10 мс |
|
Разрешение |
< 10 нм |
|
Раскрытие захвата |
> 1 мм |
|
Размеры захвата |
17 x 31.6 x 9.5 мм3 |
|
Вес |
25 г |
Варианты доступных моделей захватов SG-17 SmarAct
|
Модели захватов SG-17 |
|

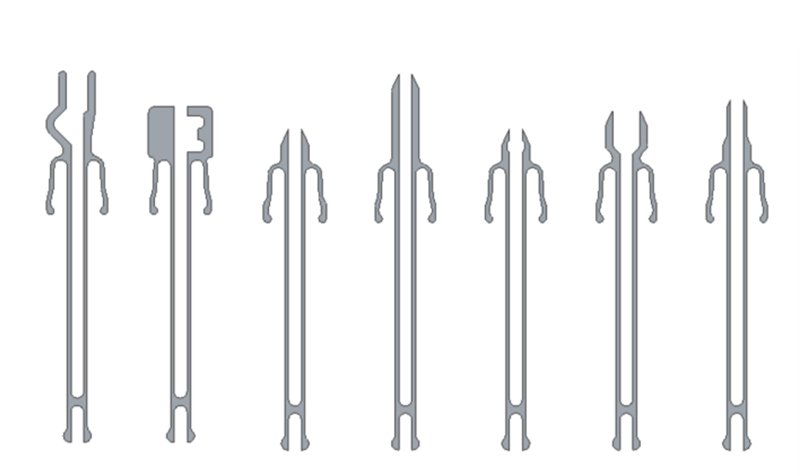

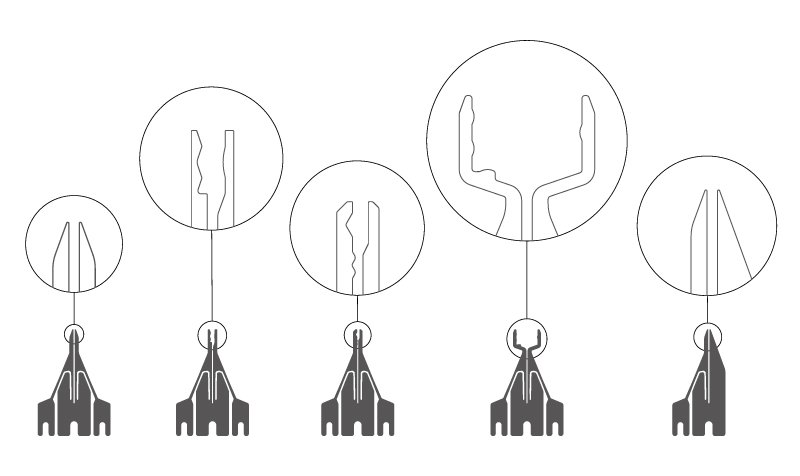

Модели со съемными зажимными губками (-EX) |
|
Модели с анодированием (черный) (-BK) |
|
Модели для работы в вакууме: -HV (10-6 мбар), -UHV / UHVT (10-11 мбар) |
|
Модели с сенсором (-M, -L, -S) для обеспечения обратной связи по запросу |
Типы сенсоров, встраиваемых в линейные трансляторы серии SLC:
|
|
-M |
-I |
-L |
-S / -SC |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток |
|
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
|
Поставщик
|
SmarAct |
