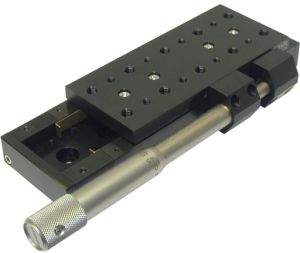

Микрометрический винт изготавливаются с резьбой M6x0.5. Чувствительность позиционирования достигает 1 мкм (0.5 мм на оборот). Резьба для крепления M10x1 (возможно изготовление винтов с резьбой M10x0.5). Если шкала не видна можно повернуть зажим, на котором она нанесена, пока шкала не окажется в удобном для наблюдения положении. Цена деления шкалы 0.01 мм. Винты производятся с семью различными диапазонами перемещения. 9S75M, 9S75ML используются в держателях зеркал и линейных трансляторах, а также могут быть использованы в позиционерах других производителей.
Особенности:
- Диапазон перемещения 5, 10, 15, 20, 25, 30, 50 мм;
- Разработан специально для задач микропозиционирования;
- Материал – нержавеющая сталь;
- Наконечник – шарик из закаленной стали;
- Позиционирование с чувствительностью 1 мкм;
- Цена деления шкалы 10 мкм;
- Обеспечивает плавное перемещение;
- Медная втулка;
- Ручка из нержавеющей стали или алюминия.
Технические характеристики:
|
Параметр |
Значение |
|
Цена деления шкалы |
0.01 мм |
|
Чувствительность |
1 мкм |
|
Резьба |
M6x0.5 |
|
Резьба крепления винта |
M10x1 |
|
Возможно изготовление |
M10x0.5 |
Сравнение моделей
|
Модель |
Доп. резьба и фиксирующая шайба |
Номинальное перемещение |
|
9S75ML-30-AL |
Да |
30 |
|
9S75M-5-AL |
- |
5 |
|
9S75ML-5-AL |
Да |
5 |
|
9S75M-50-AL |
- |
50 |
|
9S75ML-50-AL |
Да |
50 |
|
9S75M-25-AL |
- |
25 |
|
9S75M-10-AL |
- |
10 |
|
9S75ML-10-AL |
Да |
10 |
|
9S75M-15-AL |
- |
15 |
|
9S75M-30-AL |
- |
30 |
|
9S75ML-15-AL |
Да |
15 |
|
9S75M-20-AL |
- |
20 |
|
9S75ML-20-AL |
Да |
20 |
|
9S75ML-25-AL |
Да |
25 |
|
Поставщик
|
Standa |
