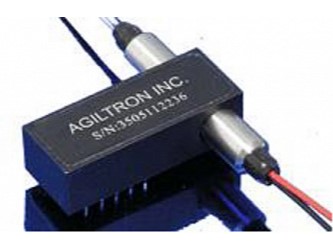

LBSW-2x2 Bypass - многомодовые оптоволоконные переключатели серии Quad. Используя запатентованную технологию, переключатель разработан для защитных и восстанавливающих приложений. Переключатель активируется при импульсе напряжения 5 В между двух состояний, фиксация сохраняет выбранный оптический путь после того, как управляющий сигнал был удален.
Особенности:
- Конфигурация 1x1, 1x2, 2х1 или 2х2;
- Многомодовое волокно;
- Спектральный диапазон 850 - 1550 нм;
- Скорость переключения 10 - 20 мс.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн |
850, 1310, 1410, 1550 |
нм |
|
Вносимые потери |
0.6 |
дБ |
|
Потери, зависимые от длины волны |
0.25 |
дБ |
|
Обратные потери |
35 |
дБ |
|
Cross Talk |
35 |
дБ |
|
Время (скорость) переключения |
10 - 20 |
мс |
|
Повторяемость |
± 0.02 |
дБ |
|
Надежность, кол-во циклов |
107 |
|
|
Рабочая оптическая мощность |
300 |
мВт |
|
Рабочее напряжение |
5 |
В |
|
Рабочий ток |
30 |
мА |
|
Ширина импульса напряжения |
20 |
мс |
|
Тип переключателя |
С фиксацией / без фиксации |
|
|
Диапазон рабочих температур |
От 0 до + 70 |
°C |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Тип волокна |
MM 62.5/125 или MM 50/125 |
|
|

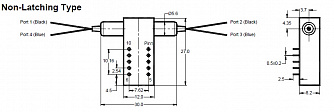

Габариты |
30 х 30 х 8.5 |
мм |
Формирование артикула:
LBSW-XX Y Z W W R T
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x1 с фиксацией |
|
1x1 N/O |
|
|
1x1 N/C |
|
|
1x2 |
|
|
2x1 |
|
|
Под заказ |
|
|
Y: Длина волны, нм |
650 |
|
780 |
|
|
850 |
|
|
1060 |
|
|
1310 |
|
|
1410 |
|
|
1550 |
|
|
1310 и 1550 |
|
|
850 и 1310 |
|
|
Под заказ |
|
|
C+L |
|
|
Z: Тип переключателя |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
W: Тип волокна |
MM 50/125 |
|
MM 62.5/125 |
|
|
Под заказ |
|
|
W: Тип покрытия |
Без покрытия |
|
900 мкм |
|
|
Под заказ |
|
|
R: Длина волокна |
0.25 м |
|
0.5 м |
|
|
1 м |
|
|
Под заказ |
|
|
T: Коннекторы |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Duplex LC |
|
|
Под заказ |
