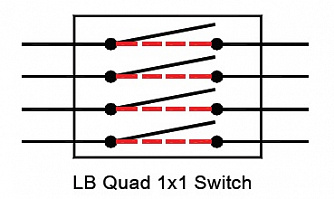

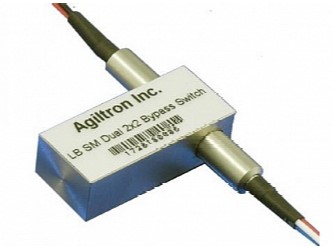

LBQU-1х1 - оптоволоконные переключатели серии Quad, служат для коммутации оптических каналов и переключения входного сигнала на выбранные выходные волокна. В переключателе используется специальная оптико-механическая конфигурация. Переключение сигналов активируется с помощью электрического сигнала управления.
Особенности:
- Одномодовое волокно;
- Спектральный диапазон 1260 - 1620 нм;
- Скорость переключения 3 - 10 мс;
- Высоконадежная фиксация;
- Серия Quad.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн (одна полоса) |
1260 — 1360 или 1510 - 1620 |
нм |
|
Диапазон длин волн (две полосы) |
1260 — 1360 и 1510 - 1620 |
нм |
|
Диапазон длин волн (широкополосный) |
1260 — 1620 |
нм |
|
Вносимые потери |
0.5 |
дБ |
|
Потери зависимые от длины волны |
0.15 |
дБ |
|
Потери, зависимые от поляризации |
0.1 |
дБ |
|
Обратные потери |
55 |
дБ |
|
Cross Talk |
55 |
дБ |
|
Время (скорость) переключения |
3 - 10 |
мс |
|
Повторяемость |
± 0.02 |
дБ |
|
Надежность, кол-во циклов |
107 |
Циклов |
|
Оптическая мощность |
300 |
мВт |
|
Рабочее напряжение (DC) |
5 |
В |
|
Рабочий ток |
30 (с фиксацией / без фиксации) |
мА |
|
Ширина импульса напряжения |
20 |
мс |
|
Тип переключателя |
С фиксацией / без фиксации |
|
|
Диапазон рабочих температур |
От - 5 до + 70 |
°C |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Тип оптического волокна |
SMF-28 |
|
|

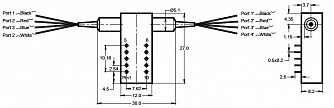

Габариты |
30 х 27 х 8.2 |
мм |
Формирование артикула:
LBQU-XX Y Z Q W W R T
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x1 с фиксацией |
|
1x1 N/O |
|
|
1x1 N/C |
|
|
Под заказ |
|
|
Y: Длина волны, нм |
650 |
|
780 |
|
|
850 |
|
|
1060 |
|
|
1310 |
|
|
1410 |
|
|
1550 |
|
|
1310 и 1550 |
|
|
1260-1620 |
|
|
Под заказ |
|
|
C+L |
|
|
Z: Тип переключателя |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
Q: Корпус |
Стандартный |
|
Под заказ |
|
|
W: Тип волокна |
SMF-28 |
|
Corning XB |
|
|
Draka BBE |
|
|
Под заказ |
|
|
W: Тип покрытия |
Без покрытия |
|
900 мкм |
|
|
Под заказ |
|
|
R: Длина волокна |
0.5 м |
|
1 м |
|
|
Под заказ |
|
|
T: Коннекторы |
|
|
Без коннектора |
|
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Duplex LC |
|
|
Под заказ |
