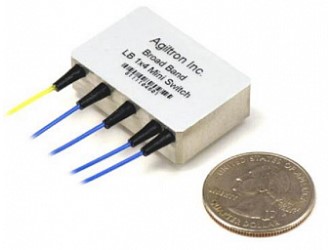

LBMM-1x4 - многомодовые оптоволоконные переключатели серии Mini, служат для коммутации оптических каналов и переключения входного сигнала на выбранные выходные волокна. В переключателе используется специальная оптико-механическая конфигурация. Переключение сигналов активируется с помощью электрического сигнала управления.
Особенности:
- Конфигурация 1x4 или 4х1;
- Многомодовое волокно;
- Спектральный диапазон 820 - 1360 нм;
- Скорость переключения 3 - 10 мс;
- Серия Mini.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн |
820 - 880, 1260 - 1360 |
нм |
|
Вносимые потери |
0.5 |
дБ |
|
Потери, зависимые от длины волны |
0.15 |
дБ |
|
Потери, зависимые от поляризации |
0.1 |
дБ |
|
Обратные потери |
35 |
дБ |
|
Cross Talk |
50 |
дБ |
|
Время (скорость) переключения |
3 - 10 |
мс |
|
Повторяемость |
± 0.05 |
дБ |
|
Рабочее напряжение (DC) |
5 |
В |
|
Рабочий ток (с фиксацией) |
26 |
мА |
|
Рабочий ток (без фиксации) |
36 |
мА |
|
Ширина импульса напряжения (с фиксацией) |
20 |
мс |
|
Тип переключателя |
С фиксацией / без фиксации |
|
|
Диапазон рабочих температур |
От - 5 до + 70 |
°C |
|
Оптическая мощность |
300 |
мВт |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Тип волокна |
MM 62.5/125 или MM 50/125 |
|
|

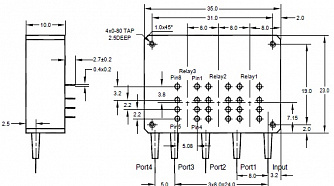

Габариты |
35 х 23 х 10 |
мм |
Формирование артикула:
LBMM-XX Y Z Q W W R T
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x4 |
|
4x1 |
|
|
Под заказ |
|
|
Y: Длина волны, нм |
650 |
|
780 |
|
|
850 |
|
|
1060 |
|
|
1310 |
|
|
1410 |
|
|
1550 |
|
|
1310 и 1550 |
|
|
Под заказ |
|
|
C+L |
|
|
Z: Тип переключателя |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
Q: Корпус |
Стандартный |
|
Под заказ |
|
|
W: Тип волокна |
MM 50/125 |
|
MM 62.5/125 |
|
|
Под заказ |
|
|
W: Тип покрытия |
Без покрытия |
|
900 мкм |
|
|
Под заказ |
|
|
R: Длина волокна |
0.25 м |
|
0.5 м |
|
|
1 м |
|
|
Под заказ |
|
|
T: Коннекторы |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Duplex LC |
|
|
Под заказ |
