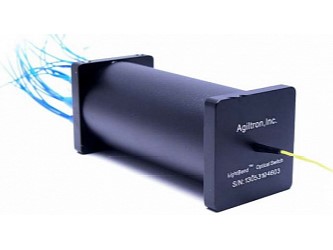

LBMB-1xN - многомодовые широкополосные оптоволоконные переключатели, служат для коммутации оптических каналов и переключения входного сигнала на выбранные выходные волокна. В переключателе используется специальная оптико-механическая конфигурация. Переключение сигналов активируется с помощью электрического сигнала управления.
Особенности:
- Конфигурация 1x2, 1x4, 1x6, 1x8, 1х16, 1х32, 1х48, 1х64, 1х128;
- Многомодовое волокно;
- Спектральный диапазон 400 - 2000 нм;
- Скорость переключения 1 с.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн |
400 - 2000 |
нм |
|
Вносимые потери |
0.5 |
дБ |
|
Потери, зависимые от длины волны |
0.1 |
дБ |
|
Потери, зависимые от поляризации |
0.03 |
дБ |
|
Обратные потери (APC/UPC) |
35/50 |
дБ |
|
Cross Talk |
60 |
дБ |
|
Время (скорость) переключения |
1 |
с |
|
Надежность, кол-во циклов |
107 |
|
|
Рабочее напряжение (DC) |
12 |
В |
|
Потребляемая мощность |
1 |
Вт |
|
Тип переключателя |
С фиксацией |
|
|
Диапазон рабочих температур |
От 0 до + 70 |
°C |
|
Оптическая мощность |
300 |
мВт |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Тип волокна |
SMF-28, MM 50/125, MM 62,5/125 |
|
|

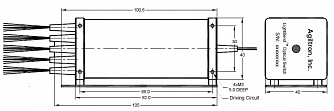

Габариты |
105 х 40 х 40 |
мм |
Формирование артикула:
LBMB-XX Y Z Q W W R T
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x2 |
|
1х4 |
|
|
1х6 |
|
|
1х8 |
|
|
1х16 |
|
|
1х32 |
|
|
1х48 |
|
|
1х64 |
|
|
1х128 |
|
|
Под заказ |
|
|
Y: Длина волны, нм |
650 |
|
780 |
|
|
850 |
|
|
1060 |
|
|
1310 |
|
|
1410 |
|
|
1550 |
|
|
1310 и 1550 |
|
|
1260-1620 |
|
|
C+L |
|
|
Под заказ |
|
|
Z: Тип переключателя |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
Q: Корпус |
Стандартный |
|
Под заказ |
|
|
W: Тип волокна |
MM 50/125 |
|
MM 62.5/125 |
|
|
SMF-28 |
|
|
100 |
|
|
200 |
|
|
400 |
|
|
Под заказ |
|
|
W: Тип покрытия |
Без покрытия |
|
900 мкм |
|
|
Под заказ |
|
|
R: Длина волокна |
0.25 м |
|
0.5 м |
|
|
1 м |
|
|
Под заказ |
|
|
T: Коннекторы |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Duplex LC |
|
|
SMA905 |
|
|
Под заказ |
