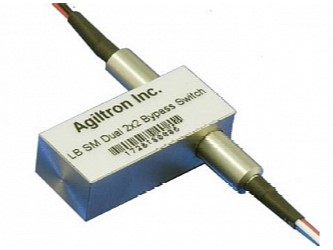

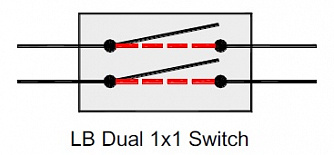

LBDU-1х1 - оптоволоконные переключатели серии Dual, служат для коммутации оптических каналов и переключения входного сигнала на выбранные выходные волокна. В переключателе используется специальная оптико-механическая конфигурация. Переключение сигналов активируется с помощью электрического сигнала управления.
Особенности:
- Одномодовое волокно;
- Спектральный диапазон 1260 - 1620 нм;
- Скорость переключения 3 - 10 мс;
- Высоконадежная фиксация;
- Серия Dual.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн (одна полоса) |
1260 - 1360 или 1510 - 1620 |
нм |
|
Диапазон длин волн (две полосы) |
1260 - 1360 и 1510 - 1620 |
нм |
|
Диапазон длин волн (широкополосный) |
1260 - 1620 |
нм |
|
Вносимые потери |
0.5 |
дБ |
|
Потери зависимые от длины волны |
0.15 |
дБ |
|
Потери, зависимые от поляризации |
0.1 |
дБ |
|
Обратные потери |
55 |
дБ |
|
Cross Talk |
55 |
дБ |
|
Время (скорость) переключения |
3 - 10 |
мс |
|
Повторяемость |
± 0.02 |
дБ |
|
Надежность, кол-во циклов |
107 |
Циклов |
|
Рабочая оптическая мощность |
300 |
мВт |
|
Рабочее напряжение (DC) |
5 |
В |
|
Рабочий ток |
30 (с фиксацией / без фиксации) |
мА |
|
Ширина импульса напряжения |
20 |
мс |
|
Тип переключателя |
С фиксацией / без фиксации | |
|
Диапазон рабочих температур |
От - 5 до + 70 |
°C |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Тип оптического волокна |
SMF-28 | |
|

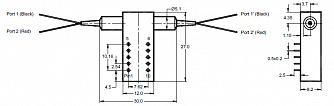

Габариты |
30 х 27 х 8,2 |
мм |
Формирование артикула:
LBDU-XX Y Z Q W W R T
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x1 с фиксацией |
|
1x1 N/O | |
|
1x1 N/C | |
|
Под заказ | |
|
Y: Длина волны, нм |
650 |
|
780 | |
|
850 | |
|
1060 | |
|
1310 | |
|
1410 | |
|
1550 | |
|
1310 и 1550 | |
|
Под заказ | |
|
C+L | |
|
Z: Тип переключателя |
С фиксацией |
|
Без фиксации | |
|
Под заказ | |
|
Q: Корпус |
Стандартный |
|
Под заказ | |
|
W: Тип волокна |
SMF-28 |
|
Corning XB | |
|
Draka BBE | |
|
Под заказ | |
|
W: Тип покрытия |
Без покрытия |
|
900 мкм | |
|
Под заказ | |
|
R: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ | |
|
T: Коннекторы |
|
|
Без коннектора | |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC | |
|
Duplex LC | |
|
Под заказ |
