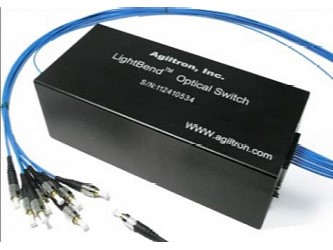

LBBB-1xN - многомодовые широкополосные оптоволоконные переключатели, служат для коммутации оптических каналов и переключения входного сигнала на выбранные выходные волокна. В переключателе используется специальная оптико-механическая конфигурация. Переключение сигналов активируется с помощью электрического сигнала управления.
Особенности:
- Конфигурация 1x8, 1х16, 1х24, 1х30, 1х50;
- Многомодовое волокно;
- Спектральный диапазон 200 - 12000 нм;
- Скорость переключения 200 мс.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн (UV-VIS) |
200 - 2000 |
нм |
|
Диапазон длин волн (MWIR) |
1000 - 5000 |
нм |
|
Диапазон длин волн (LWIR) |
7000 - 1200 |
нм |
|
Вносимые потери |
0.6 |
дБ |
|
Потери, зависимые от длины волны |
0.15 |
дБ |
|
Потери, зависимые от поляризации |
0.05 |
дБ |
|
Обратные потери (APC/UPC) |
50/40 |
дБ |
|
Cross Talk |
60 |
дБ |
|
Время (скорость) переключения |
200 |
мс |
|
Надежность, кол-во циклов |
107 |
|
|
Рабочее напряжение (DC) |
12 |
В |
|
Ток источника питания |
100 - 200 |
мА |
|
Тип переключателя |
С фиксацией |
|
|
Диапазон рабочих температур |
От 0 до + 70 |
°C |
|
Оптическая мощность |
300 |
мВт |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Тип волокна |
50 - 1000 |
мкм |
|

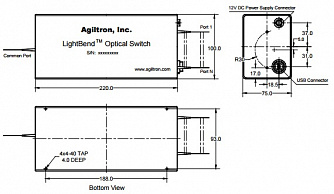

Габариты |
220 х 100 х 75 |
мм |
Формирование артикула:
LBBB-XX Y Z Q W W R T
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x8 |
|
1х16 |
|
|
1х24 |
|
|
1х30 |
|
|
1х50 |
|
|
Под заказ |
|
|
Y: Длина волны, нм |
UV-VIS |
|
MWIR |
|
|
LWIR |
|
|
Z: Тип переключателя |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
Q: Корпус |
Стандартный |
|
Под заказ |
|
|
W: Тип волокна |
100 |
|
200 |
|
|
300 |
|
|
400 |
|
|
Под заказ |
|
|
W: Тип покрытия |
Без покрытия |
|
900 мкм |
|
|
Под заказ |
|
|
R: Длина волокна |
0.25 м |
|
0.5 м |
|
|
1 м |
|
|
Под заказ |
|
|
T: Коннекторы |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Duplex LC |
|
|
SMA905 |
|
|
Под заказ |
