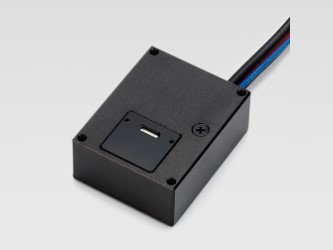

Серия H12406 имеет внутреннюю схему счета фотонов. H12406-01 – это головка для счета фотонов на основе многощелочного фотокатода и микро ФЭУ со спектральным откликом от 300 нм до 850 нм.
Технические характеристики:
|
Параметр |
Значение |
|
Спектральный отклик |
300-850 нм |
|
Длина волны чувствительности (пик.) |
420 нм |
|
Материал фотокатода |
Многощелочной фотокатод |
|
Материал окна |
Боросиликатное стекло |
|
Эффективная площадь |
1 мм x 3 мм |
|
Входное напряжение |
От +4.75 до +5.25 В |
|
Макс. входное напряжение |
+6 В |
|
Макс. входной ток |
40 мА |
|
Чувствительность счета при 300 нм (тип.) |
2.1 x 105 с-1Вт-1 |
|
Чувствительность счета при 400 нм (тип.) |
2.7 x 105 с-1Вт-1 |
|
Чувствительность счета при 500 нм (тип.) |
2.3 x 105 с-1Вт-1 |
|
Чувствительность счета при 600 нм (тип.) |
1.7 x 105 с-1Вт-1 |
|
Чувствительность счета при 700 нм (тип.) |
9.6 x 104 с-1Вт-1 |
|
Чувствительность счета при 800 нм (тип.) |
2.1 x 104 с-1Вт-1 |
|
Линейность счета |
5.0 x 106 с-1 |
|
Темновой счет (тип.) |
100 с-1 |
|
Темновой счет (макс.) |
500 с-1 |
|
Разрешение пары импульсов |
20 нс |
|
Ширина выходного импульса |
10 нс |
|
Мин. высота выходного импульса (при сопротивлении 50 Ом) |
+2.0 В |
|
Тип. высота выходного импульса (при сопротивлении 50 Ом) |
+2.2 В |
|
Рекомендуемое сопротивление нагрузки |
50 Ом |
|
Логика выходного сигнала |
Положительная логика |
|
Мин. выход обнаружения чрезмерного света (падающий свет) |
+3.5 В |
|
Макс. выход обнаружения чрезмерного света (нормально) |
+0.5 В |
Габариты:
