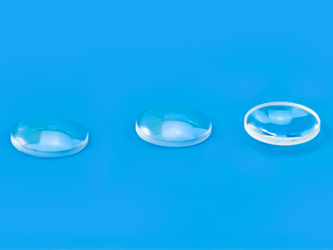

Компания АЗИМУТ ФОТОНИКС поставляет менисковые линзы (мениски) из кварцевого стекла (UVFS) или стекла BK7. Для заказа также доступны кольцевые держатели для линз.
Технические характеристики менисковых линз (менисков)
|
Параметры |
Значения |
|
Материал |
BK7 или кварцевое стекло (UVFS) |
|
Допуск на фокусное расстояние |
±1% при 589 нм |
|
Рабочая длина волны |
589 нм |
|
Центровка |
≤3′ |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Апертура |
≥90% от диаметра (по центру) |
|
Допуск на толщину центра |
±0.1 мм |
|
Толщина края |
3.5 мм (номинальное значение) |
|
Качество поверхности |
20/10 (UVFS)/ 40/20 (BK7) |
|
Однородность поверхности |
≤ 1.5λ мощность, λ/2 неоднородность (UVFS) ≤ 1.5λ мощность, λ/4 неоднородность (BK7) |
|
Скосы |
0-0.8 мм ширина ×45°±15° |
Информация для заказа
APLMSLC -------------- 254 --------------------- R515 --------------- R1000 ----------- BK7
↓ ↓ ↓ ↓ ↓
Код продукта диаметр: 25.4 мм R1=51.56мм R2 =-100 мм материал
Модели менисковых линз (менисков)
|
Модель |
Dia(мм) |
Tc(мм) |
Te(мм) |
R1(мм) |
R2(мм) |
EFL(мм) |
Материал |
|
APLMSLC-254-R515-R1000-BK7 |
25.4 |
4.28 |
3.5 |
51.56 |
-100 |
200 |
BK7 |
|
APLMSLC-254-R857-R2500-BK7 |
25.4 |
4.12 |
3.5 |
85.7 |
-250 |
250 |
BK7 |
|
APLMSLC-254-R1025-R3000-BK7 |
25.4 |
4.02 |
3.5 |
102.58 |
-300 |
300 |
BK7 |
|
APLMSLC-254-R1266-R3220-BK7 |
25.4 |
3.89 |
3.5 |
126.66 |
-322 |
400 |
BK7 |
|
APLMSLC-254-R1554-R3876-BK7 |
25.4 |
3.81 |
3.5 |
155.466 |
-387.6 |
500 |
BK7 |
Примечания:
Другие размеры и фокусные расстояния доступны по запросу
