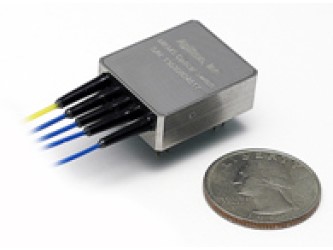

Микроэлектромеханические переключатели данной серии служат для коммутации оптических каналов и переключения входного сигнала на выбранные выходные волокна. В переключателе используется специальная etMEMS конфигурация. Переключение сигналов активируется с помощью электрического сигнала управления.
Уникальным отличие данной серии переключателей является использование надежного микро-зеркала с температурным управлением, которое управляет оптическим путем вместо вращающегося зеркала.
Конфигурации:
|
Параметр |
Значение |
|
Возможные конфигурации |
1x3 или 1x4 |
|
Спектральный диапазон |
850, 1310, 1550 нм |
|
Тип волоконных выводов |
Одномодовые, SM |
|
Скорость переключения |
20 мс |
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн (одна полоса) |
850, 1310, 1550 |
нм |
|
Диапазон длин волн (две полосы) |
850 и 1310 |
нм |
|
Вносимые потери |
0.7 |
дБ |
|
Потери, зависимые от длины волны |
0.15 |
дБ |
|
Обратные потери |
35 |
дБ |
|
Cross Talk |
35 |
дБ |
|
Время (скорость) переключения |
20 |
мс |
|
Повторяемость |
±0.05 |
дБ |
|
Частота повторения |
20 |
Гц |
|
Надежность, кол-во циклов |
109 |
Циклов |
|
Тип переключателя |
С фиксацией |
- |
|
Диапазон рабочих температур |
От -5 до +70 |
°C |
|
Диапазон температур хранения |
От -40 до +85 |
°C |
|
Оптическая мощность |
500 мВт |
мВт |
|
Тип оптического волокна |
MM50/125, MM62,5/125 |
- |
