Матричный детектор видимого света и коротковолнового инфракрасного излучения в фокальной плоскости, разработанный компанией Guohui Optoelectronics, расширяет диапазон спектральной чувствительности InGaAs детектора с 900 – 1700 нм до 400 – 1700 нм. Обнаружение и отображение видимого света, ближнего инфракрасного и коротковолнового инфракрасного диапазона могут быть реализованы одновременно. Это позволяет эффективно сочетать преимущества различных диапазонов длин волн при визуализации и спектральном анализе.

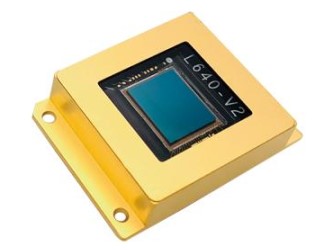

Высокочувствительный детектор GH-SW640 на основе InGaAs представляет собой двухмерную оптическую матрицу SWIR диапазона, имеющую гибридную структуру, состоящую из CMOS с интегральной схемой считывания (ROIC) и из системы задней подсветки фотодиодов. Разрешение матрицы составляет 640 х 512 пикселей (размер пикселя - 15 мкм).
Особенности:
- Высокая надежность и превосходная чувствительность;
- Высокая производительность;
- Низкий темновой ток;
- Технология BSI CMOS;
- Расширенный спектральный диапазон: SWIR (900 нм - 1700 нм) или Vis-SWIR (400 нм -1700 нм);
- Возможность использования термоэлектрического охлаждения (ТЕС);
- Широкая сфера применения (наблюдение, гиперспектральная визуализация, дистанционное зондирование, машинное зрение, промышленная сортировка, контроль технологических процессов и научные исследования).
Технические характеристики:
|
Модель |
GH-SW640HS |
GH-SW640Pro |
|
Материал сенсора |
InGaAs (арсенид галлия-индия) | |
|
Разрешение, Мп |
0.3 | |
|
Разрешение, пикселей |
640 x 512 | |
|
Размеры пикселя, мкм |
15 x 15 | |
|
Размеры сенсора, мм |
9.6 x 7.68 | |
|
Спектральная чувствительность |
0.9 – 1.7 мкм |
0.9 – 1.7 мкм (0.4 – 1.7 мкм опционально) |
|
Технология интеграции изображений |
SnapShot | |
|
Режимы считывания данных |
ITR, IWR, CDS | |
|
Время экспозиции, мкс |
100 (до полного кадра) |
0.2 (до полного кадра) |
|
Макс. кадровая частота, Гц |
358 |
300 |
|
Частота обновления пикселей, МГц |
20 |
18 |
|
Выходное напряжение сигнала, В |
≤ 2 | |
|
Возможность подключения датчика температуры |
Есть | |
|
Охлаждение |
Термоэлектрическое (TEC) | |
|
Квантовая эффективность QE |
≥70% (1.0 – 1.6 мкм） | |
|
Шум считывания, e⁻ |
35 (при High Gain) |
18 (при High Gain) |
|
Минимальное количество работоспособных пикселей |
> 99.5% | |
|
Коррекция неоднородности |
< 5% | |
|
Габариты, мм |
36 x 25.4 x 7.2 | |
|
Материал входного окна детектора |
Кварц / Сапфир | |
|
Количество контактов |
28 (металлический DIP корпус) | |
|
Корпус детектора |
Герметично закрытый (азот/вакуум) | |
|
Рабочая температура |
От -40 до +70 °C | |
|
Температура хранения |
От -40 до +70 °C | |
|
Вес, г |
<30 | |
