Поставщик
|
Guohui Optoelectronics |
|
Типы изделий
|
детекторы |
|
Применение
|
для ИК излучения |
|
Материал
|
InGaAs (арсенид индия-галлия) |
Матричный детектор видимого света и коротковолнового инфракрасного излучения в фокальной плоскости, разработанный компанией Guohui Optoelectronics, расширяет диапазон спектральной чувствительности InGaAs детектора с 900 – 1700 нм до 400 – 1700 нм. Обнаружение и отображение видимого света, ближнего инфракрасного и коротковолнового инфракрасного диапазона могут быть реализованы одновременно. Это позволяет эффективно сочетать преимущества различных диапазонов длин волн при визуализации и спектральном анализе.

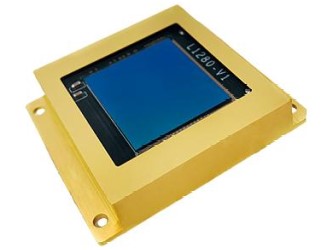

Высокочувствительный детектор GH-SW1280 на основе InGaAs представляет собой двухмерную оптическую матрицу SWIR диапазона, имеющую гибридную структуру, состоящую из CMOS с интегральной схемой считывания (ROIC) и из системы задней подсветки фотодиодов. Разрешение матрицы составляет 1280 х 1024 пикселей (размер пикселя - 15 мкм).
Особенности:
- Высокая надежность и превосходная чувствительность;
- Высокая производительность;
- Низкий темновой ток;
- Технология BSI CMOS;
- Расширенный спектральный диапазон: SWIR (900 нм - 1700 нм) или Vis-SWIR (400 нм -1700 нм);
- Возможность использования термоэлектрического охлаждения (ТЕС);
- Широкая сфера применения (наблюдение, гиперспектральная визуализация, дистанционное зондирование, машинное зрение, промышленная сортировка, контроль технологических процессов и научные исследования).
Технические характеристики:
|
Модель |
GH-SW1280 |
|
Материал сенсора |
InGaAs (арсенид галлия-индия) |
|
Разрешение, Мп |
1.3 |
|
Разрешение, пикселей |
1280 x 1024 |
|
Размеры пикселя, мкм |
15 x 15 |
|
Размеры сенсора, мм |
9.6 x 7.68 |
|
Спектральная чувствительность |
SWIR (0.9 – 1.7 мкм) |
|
Технология интеграции изображений |
SnapShot |
|
Режимы считывания данных |
ITR, IWR, CDS |
|
Время экспозиции, мкс |
0.2 (до полного кадра) |
|
Макс. кадровая частота, Гц |
100 |
|
Частота обновления пикселей, МГц |
22 |
|
Выходное напряжение сигнала, В |
≤ 2 |
|
Возможность подключения датчика температуры |
Есть |
|
Охлаждение |
Термоэлектрическое (TEC) |
|
Квантовая эффективность QE |
≥70% (1.0 – 1.6 мкм） |
|
Шум считывания, e⁻ |
40 (при High Gain) |
|
Минимальное количество работоспособных пикселей |
> 99.5% |
|
Коррекция неоднородности |
< 5% |
|
Габариты, мм |
40 x 36 x 7.2 |
|
Материал входного окна детектора |
Кварц / Сапфир |
|
Количество контактов |
30 (металлический DIP корпус) |
|
Корпус детектора |
Герметично закрытый (азот/вакуум) |
|
Рабочая температура |
От -40 до +70 °C |
|
Температура хранения |
От -40 до +70 °C |
|
Вес, г |
<30 |
