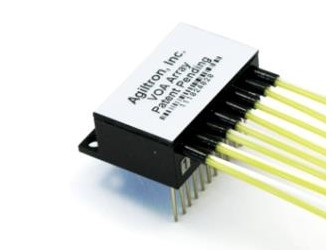

Серия высокостабильных оптических аттенюаторов etMEMS – это компактные устройства на базе микромеханического механизма. Компоненты отличаются высокой надежной и отличной производительностью и соответствуют международным стандартам Telcordia 1209 и 1221. Устройства управляются с помощью электрического напряжения, прикладываемого к этим контактам.
Особенности:
- Диапазон рабочих длин волн: 1310 +/- 50 нм; 1550 +/- 50 нм;
- Диапазон изменения затухания: 30 дБ;
- Тип волокна: SM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед. измерения |
|
Рабочие длины волн |
1310 +/- 50; 1550 +/- 50 |
нм | ||
|
Вносимые потери |
|
0.8 |
1 |
дБ |
|
Диапазон изменения затухания |
30 |
дБ | ||
|
Поляризационная модовая дисперсия |
< 0.05 |
пс | ||
|
Потери, зависящие от поляризации |
0.2 |
0.5 |
дБ | |
|
Потери, зависящие от длины волны |
0.45 |
0.8 |
дБ | |
|
Разрешение затухания |
Непрерывное | |||
|
Обратные потери |
45 |
|
дБ | |
|
Время отклика |
5 |
мс | ||
|
Управляющее напряжение |
|
5 |
В | |
|
Оптическая мощность |
40 |
мВт | ||
|
Рабочая температура |
- 5 |
75 |
°C | |
|
Температура хранения |
- 40 |
85 |
°C |
Формирование артикула:
VOAA-X X X X X X X X
|
Символ |
Обозначение |
|
X: Количество каналов |
9 |
|
10 | |
|
11 | |
|
12 | |
|
13 | |
|
14 | |
|
15 | |
|
16 | |
|
X: Длина волны, нм |
1310 |
|
1550 | |
|
1260 - 1620 | |
|
Под заказ | |
|
X: Выключенное состояние |
Замкнутый |
|
Открытый | |
|
X: Корпус |
Стандартный |
|
Под заказ | |
|
X: Тип волокна |
SMF-28 |
|
Под заказ | |
|
X: Покрытие волокна, мкм |
Без покрытия |
|
900 | |
|
Под заказ | |
|
X: Длина волокна, м |
0.25 |
|
0.5 | |
|
1 | |
|
Под заказ | |
|
X: Тип коннектора |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC | |
|
Под заказ |
