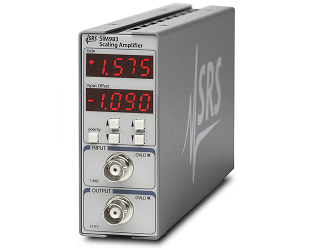

Масштабирующий усилитель SIM983 компании Stanford Research Systems обеспечивает точную регулировку усиления и смещения для аналоговых сигналов. Как усиление, так и смещение устанавливаются с разрешением 3½ разряда, а путь прохождения сигнала имеет ширину полосы более 1 МГц. Низкий уровень шума, высокий коэффициент усиления и высокая скорость нарастания делают SIM983 очень удобным инструментом для формирования чувствительного аналогового сигнала.
Схема цифрового управления в SIM983 разработана с использованием особой архитектуры SRS, в которой микроконтроллер включается только при изменении настроек переключателя. Это гарантирует, что цифровой шум не загрязняет аналоговые сигналы низкого уровня.
Особенности:
- Перестраиваемые коэффициент усиления и уровень смещения;
- Разрешение 3½ разряда;
- Ширина полосы пропускания 1 МГц;
- Низкий уровень шумов на входе;
- Диапазон работы ±10 В.
Технические характеристики модулей SIM983 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Импеданс |
1 MОм |
|
Ширина полосы пропускания |
DC - 1 МГц |
|
Шум на входе(тип.) |
45 нВ/√Гц @ 1 кГц |
|
Смещение |
±10 В (3½ разрядов разрешение) |
|
Макс. вход |
±10 В |
|
Усиление |
±0.01 - ±19.99 |
|
Макс. выход |
±10 В |
|
Коэффициент нелинейных искажений |
0.003 % (90 дБ) @ 1 кГц |
|
Скорость нарастания |
70 В/мкс |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательный |
|
Разъемы |
BNC (2 спереди, 1 сзади)
|
|
Мощность |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (±15 В и +5 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" (ШхВхД) |
|
Вес |
0.5 кг |
|
Гарантия |
Один год |
