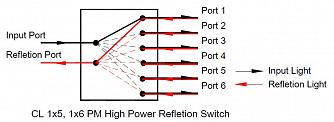

CLHR-1x5 - переключатели высокой мощности с сохранением поляризации, связывающие оптические каналы, перенаправляя входящий оптический сигнал в выбранный выход оптического волокна, и в то же время, собирая отраженный сигнал. Эти характеристики достигаются с помощью запатентованной конфигурации для применения LIDAR. Переключение сигналов активируется с помощью электрического сигнала управления.
Особенности:
- Конфигурация 1x5 или 1х6;
- Диапазон длин волн 1295 - 1580 нм;
- Скорость переключения от 5 мкс;
- Высоконадежная фиксация.
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон длин волн |
1520 - 1550 - 1580 |
нм |
|
1295 - 1310 - 1325 |
нм | |
|
Вносимые потери |
1.2 |
дБ |
|
Cross Talk |
50 |
дБ |
|
Скорость переключателя (подъем, спад) |
5 - 200 |
мкс |
|
Частота повторений |
2000 |
Гц |
|
Надежность, кол-во циклов |
109 | |
|
Направленность |
55 |
дБ |
|
Коэффициент ослабления сигнала |
25 |
дБ |
|
Обратные потери |
55 |
дБ |
|
Долговечность |
1011 | |
|
Диапазон рабочих температур |
От 0 до + 70 |
°C |
|
Оптическая мощность |
5 |
Вт |
|
Диапазон температур хранения |
От - 40 до + 85 |
°C |
|
Габариты |
72 х 37 х 7.8 |
мм |
Формирование артикула:
CLHR-XX Y Z Q W W R
|
Символ |
Обозначение |
|
XX: Конфигурация |
1x5 |
|
1x6 | |
|
Под заказ | |
|
Y: Длина волны, нм |
1310 |
|
1550 | |
|
Под заказ | |
|
Z: Тип переключателя |
Двухступенчатый |
|
Под заказ | |
|
Q: Корпус |
Стандартный |
|
Под заказ | |
|
W: Тип волокна |
PM1300 |
|
PM14XX | |
|
PM1550 | |
|
SM28 | |
|
Под заказ | |
|
W: Тип покрытия |
Без покрытия |
|
900 мкм | |
|
Под заказ | |
|
R: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ |
