Общее описание

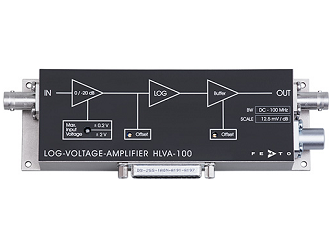

Усилитель HLVA-100 компании FEMTO предлагает широкий динамический диапазон вплоть до 80 дБ. Он отлично подходит для измерения коротких импульсов благодаря времени нарастания сигнала в 5 нс. Шум усилителя на входе составляет всего 2 нВ / √ Гц.

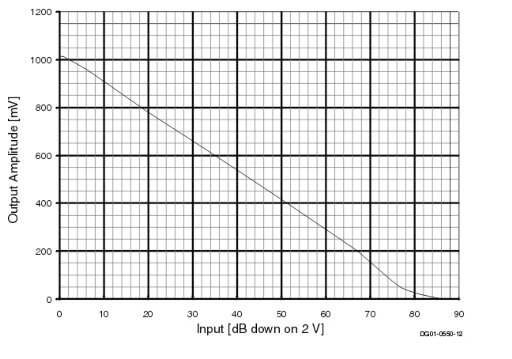

Логарифмическая кривая усиления обеспечивает высокий коэффициент усиления для малых входных сигналов и относительно низкий коэффициент усиления для высоких входных сигналов. Поэтому HLVA-100 является идеальным усилителем для сигналов с высоким динамическим диапазоном и приложений, в которых требуется сжатие сигнала.
Смещение нуля
Усилители HLVA-100 предлагают 3 варианта коррекции смещения нуля на входе. Все 3 метода нивелируют температурный дрейф и смещение напряжения от небольших источников:
- Ручное управление положением нуля с помощью потенциометра;
- Дистанционное управление положением нуля с помощью управляющего напряжения ±10 В;
- Компенсирующий контур для удаленного автоматического выставления нуля.
Особенности
|
Применения
|
Технические характеристики широкополосных усилителей напряжения HLVA-100 Femto:
|
Модель |
HLVA-100 |
|
Диапазон амплитуд входных сигналов |
±20 мкВ ... ±200 мВ и ±200 мкВ ... ±2 В |
|
Динамический диапазон |
Переключаемый |
|
Линейность |
±1 дБ (для импульсов шириной 20 нс минимум) |
|
Шум на входе |
2 нВ/√Гц |
|
Дрейф нуля |
0.6 мкВ/°C |
|
Вход/Выход |
50 Ом, BNC |
|
Время нарастания / спада |
5 нс при шаге 40 дБ |
|
Диапазон выходных напряжений |
+50 ... +1075 мВ (тип.) при 50 Ом |
|
Диапазон смещения выходного напряжения |
±500 мВ, регулируется потенциометром |
|
Источник питания |
±15 В, +100 мА/−150 мА, |
|
Цифровое управление |
TTL, CMOS, оптоизолированный |
Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
