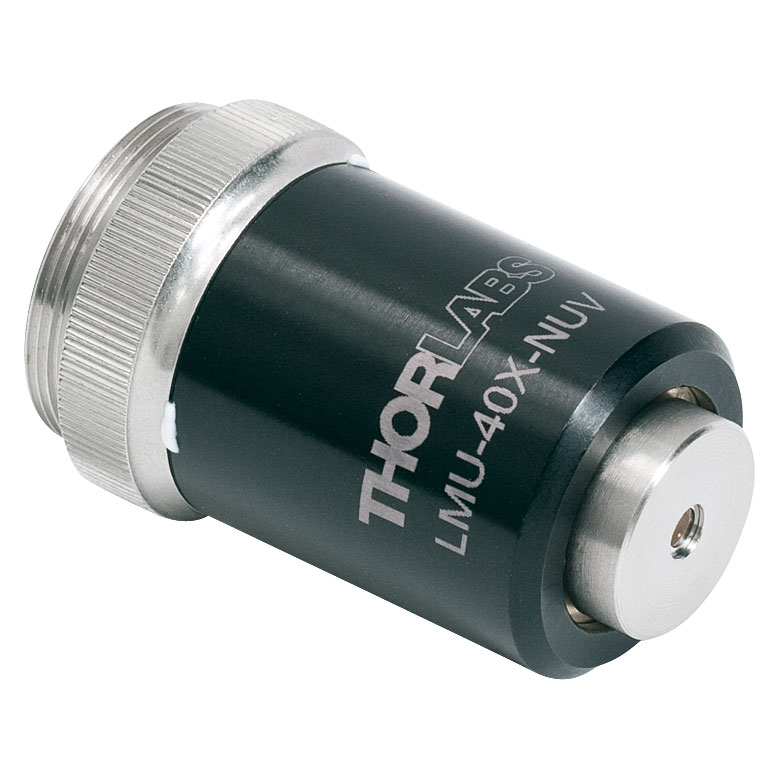

LMU-40X-NUV - Фокусирующий объектив MicroSpot, 40X, просветляющее покрытие: 325 - 500 нм, NA=0.50, Thorlabs

LMU-40X-NUV – высокоапертурный фокусирующий объектив MicroSpot, 40X, широкополосное просветляющее покрытие 325–500 нм, числовая апертура 0,50, Thorlabs.

Описание

LMU-40X-NUV – одна из самых “острых” моделей серии MicroSpot для ближнего УФ/видимого диапазона. Увеличение 40X и высокая числовая апертура 0,50 обеспечивают минимально возможный размер фокусного пятна при заданных длинах волн, что делает объектив идеальным для задач, где требуется максимальное пространственное разрешение и предельная локальная плотность энергии. Широкополосное AR-покрытие 325–500 нм позволяет использовать объектив с несколькими лазерными линиями и широкополосными источниками, сохраняя низкий уровень отражений.

Оптическая схема LMU-40X-NUV основана на многолинзовой системе из кварца и CaF₂ с воздушными промежутками. Такая конструкция обеспечивает высокие пороги лазерного повреждения и эффективную коррекцию сферических и хроматических аберраций во всём широком диапазоне длин волн. Бесконечно скорректированный дизайн позволяет вставлять в параллельный участок пучка фильтры, пространственные модуляторы, сканирующие блоки и другие элементы без существенного ухудшения качества фокусировки.

Благодаря резьбе RMS объектив легко интегрируется в микроскопные и технологические системы. LMU-40X-NUV часто используется в установках высокой точности: для записи и чтения микроструктур, в 3D-печати с предельно малым шагом, для спектроскопических измерений в микромасштабе, а также в исследовательских стендах материаловедения и биофотоники, где важны как УФ-, так и видимые длины волн.

Отрасли применения:

• Высокоточная микрофотолитография и экспонирование в диапазоне 325–500 нм.
• 3D-печать и фотополимеризация с минимальным шагом и максимальным пространственным разрешением.
• Флуоресцентная микроскопия и спектроскопия в ближнем УФ/видимом диапазоне на микромасштабе.
• Инспекция и тестирование микрооптики, структур и покрытий с субмикронным разрешением.
• Исследовательские установки для работы с несколькими лазерными линиями (355, 405, 445, 488 нм и др.).

Характеристики

• Тип: высокоапертурный объектив MicroSpot для NUV/VIS.
• Увеличение: 40X.
• Диапазон просветляющего покрытия: 325–500 нм.
• Числовая апертура (NA): 0,50.
• Оптика: кварц и CaF₂, оптимизированные для ближнего УФ и видимого диапазонов.
• Конструкция: бесконечно скорректированная, воздушно-разнесённая, рассчитанная на высокие плотности энергии.
• Фокусное пятно: минимальное в линейке NUV при данной длине волны, с высокой локальной плотностью энергии.
• Резьба крепления: RMS (0.8"-36).
• Назначение: задачи максимального разрешения и плотности энергии в диапазоне 325–500 нм.
