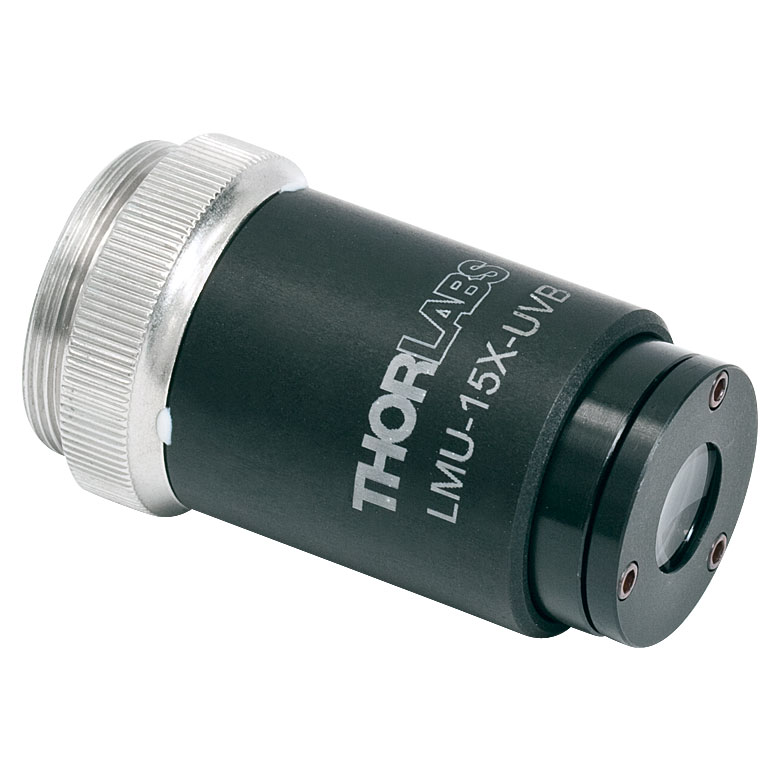

LMU-15X-UVB - Фокусирующий объектив MicroSpot, 15X, просветляющее покрытие: 240 - 360 нм, NA=0.32, Thorlabs

LMU-15X-UVB – широкополосный фокусирующий объектив MicroSpot, 15X, для среднего УФ-диапазона 240–360 нм, числовая апертура 0,32, Thorlabs.

Описание

LMU-15X-UVB разработан для задач, где требуется одна оптика под несколько рабочих УФ-длин волн: 248, 266, 308, 351–355 нм и т.п. Широкий диапазон просветляющего покрытия 240–360 нм позволяет использовать его в многоцелевых установках, объединяющих несколько лазерных каналов или позволяющих быстро менять длину волны, не меняя объектив. При этом сохранены базовые преимущества серии MicroSpot – высокая стойкость к лазерному повреждению, хорошая коррекция аберраций и стабильная геометрия пятна.

Числовая апертура 0,32 обеспечивает малый диаметр фокусного пятна и высокую локальную плотность энергии, что особенно важно в задачах микролитографии, текстурирования и маркировки. Оптическая схема из кварца и CaF₂ с воздушными промежутками спроектирована таким образом, чтобы дать приемлемый компромисс между качеством фокусировки на разных длинах волн и устойчивостью к высоким импульсным нагрузкам.

Как и другие модели серии, LMU-15X-UVB использует бесконечно скорректированный дизайн и резьбу RMS, что облегчает внедрение в микроскопные, технологические и исследовательские системы. Он часто используется в установках, где требуется поочерёдная или комбинированная работа на 248 и 266 нм, а также в системах с перестраиваемыми УФ-источниками, когда невозможно заранее «зашить» конкретную длину волны на этапе проектирования оптики.

Отрасли применения:

• Многоцелевые УФ-установки с несколькими лазерными длинами волн (248, 266, 308, 351–355 нм).
• Фотолитография и микроструктурирование с возможностью смены длины волны.
• Лазерная маркировка и гравировка промышленных изделий в среднем УФ.
• Исследование деградации материалов, покрытий и полимеров под воздействием различных УФ-источников.
• Инспекция и тестирование УФ-оптики и фоточувствительных структур.

Характеристики

• Тип: широкополосный УФ-объектив MicroSpot.
• Увеличение: 15X.
• Диапазон просветляющего покрытия: 240–360 нм.
• Числовая апертура (NA): 0,32.
• Оптические материалы: кварц и CaF₂.
• Конструкция: бесконечно скорректированная, воздушно-разнесённая, рассчитанная на высокую плотность энергии.
• Резьба: RMS (0.8"-36).
• Назначение: универсальные УФ-системы с несколькими рабочими длинами волн.
