Описание

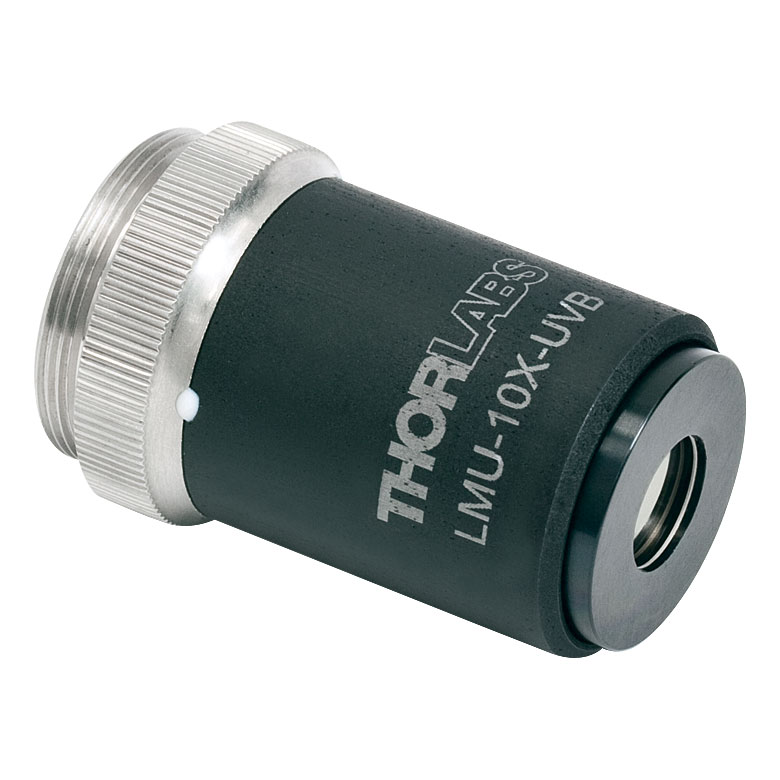

LMU-10X-UVB предназначен для задач, где требуется гибкость по длинам волн в пределах среднего УФ-диапазона. Антиотражающее покрытие в области 240–360 нм обеспечивает низкий коэффициент отражения на всех основных “технологических” длинах волн – 248, 266, 308, 351–355 нм, что даёт возможность использовать один объектив в нескольких конфигурациях.
Оптическая схема с линзами из кварца и CaF₂ и воздушными промежутками обеспечивает хорошую коррекцию аберраций во всём диапазоне и высокое качество фокусировки. Числовая апертура около 0,24 позволяет формировать компактное фокусное пятно при разумной глубине резкости. Объектив рассчитан на работу с высокими плотностями энергии, что важно для промышленной микромеханики и мощных исследовательских лазерных систем.
Благодаря бесконечно скорректированному дизайну, LMU-10X-UVB легко интегрировать в существующие микроскопные платформы и оптические стенды: используется стандартная резьба RMS, а между объективом и tube-линзой можно размещать дополнительные оптические модули для формирования требуемого профиля пучка и контроля энергии.
Отрасли применения:
- Многоцелевые установки УФ-микрообработки с несколькими лазерными длинами волн.
- Фотолитография и экспонирование на 248, 266 и 351–355 нм в одном оборудовании.
- Лазерная маркировка и гравировка промышленных изделий в среднем УФ.
- Исследовательские стенды по изучению УФ-деградации материалов и покрытий.
- Инспекция и тестирование элементов УФ-оптики и фоточувствительных структур.
Характеристики
- Тип: широкополосный УФ-фокусирующий объектив MicroSpot.
- Увеличение: 10X.
- Диапазон AR-покрытия: 240–360 нм.
- Числовая апертура (NA): ≈ 0,24.
- Теоретический размер пятна: ≤ несколько микрон.
- Оптические материалы: эксимерный кварц и CaF₂.
- Конструкция: бесконечно скорректированная, воздушно-разнесённая, рассчитанная на высокую плотность энергии.
- Резьба: RMS (0.8"-36).
- Назначение: универсальные УФ-системы с несколькими рабочими длинами волн.
