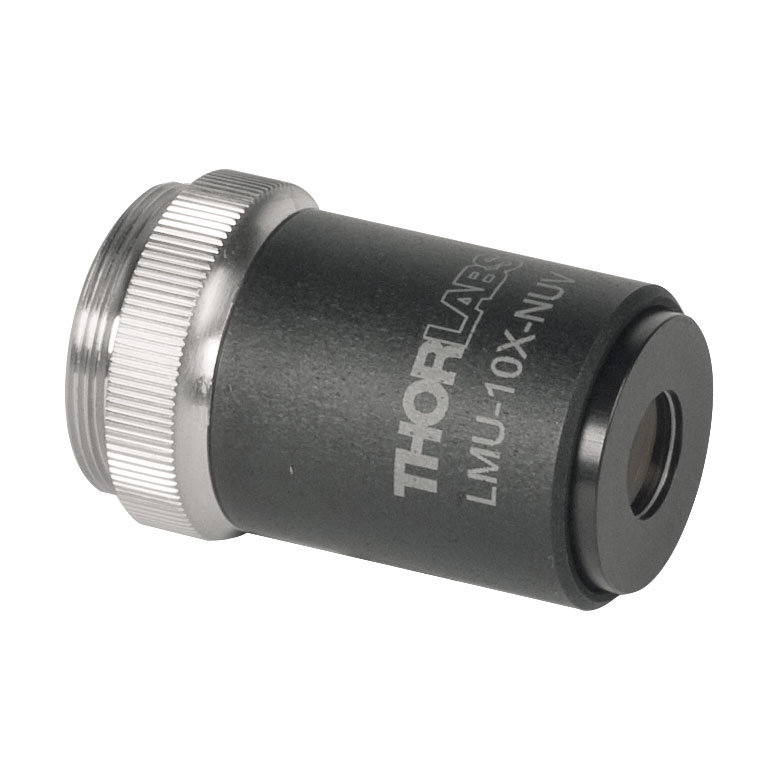

LMU-10X-NUV - Фокусирующий объектив MicroSpot, 10X, просветляющее покрытие: 325 - 500 нм, NA=0.25, Thorlabs

Описание

LMU-10X-NUV отличается от узкополосных моделей тем, что обеспечивает широкополосное просветление в диапазоне 325–500 нм. Это позволяет использовать объектив как с УФ-лазерами (например, 355 нм), так и с источниками в синей и зелёной области спектра, сохраняя высокую пропускную способность и стабильные фокусные параметры. Такое сочетание делает объектив удобным для гибких исследовательских систем.

Оптическая схема основана на линзах из кварца и CaF₂ с воздушными промежутками, рассчитанных на минимизацию аберраций во всём широком спектральном диапазоне. Числовая апертура порядка 0,23 обеспечивает малый размер пятна при достаточной глубине фокуса и удобном рабочем расстоянии для работы с разнообразными образцами – от фотополимеров до тонких плёнок и микрооптики.

За счёт бесконечно скорректированного дизайна в параллельный участок пучка можно легко вводить спектральные фильтры, разделители пучка и модуляторы, что особенно востребовано в системах комбинированной фотолитографии, флуоресцентной микроскопии в ближнем УФ и в установках для материаловедения.

Отрасли применения:

• Универсальные исследовательские стенды, где используется несколько длин волн в области 325–500 нм.
• Флуоресцентная микроскопия и спектроскопия в ближнем УФ и видимом диапазонах.
• Микрофотолитография и экспонирование фотополимеров в области 355–405 нм.
• Инспекция покрытий, микрооптики и структур, чувствительных к УФ и синему излучению.
• Лабораторные установки по отработке новых фоточувствительных материалов и УФ-процессов.

Характеристики

• Тип: широкополосный фокусирующий объектив MicroSpot для NUV-диапазона.
• Увеличение: 10X.
• Спектральный диапазон AR-покрытия: 325–500 нм.
• Числовая апертура (NA): ≈ 0,23.
• Теоретический размер пятна: порядка нескольких микрон.
• Оптические материалы: кварц и CaF₂.
• Конструкция: бесконечно скорректированный, воздушно-разнесённый дизайн с высоким порогом повреждения.
• Резьба: RMS (0.8"-36).
• Назначение: универсальные УФ/видимые системы, где важна совместимость с несколькими длинами волн.
