Описание

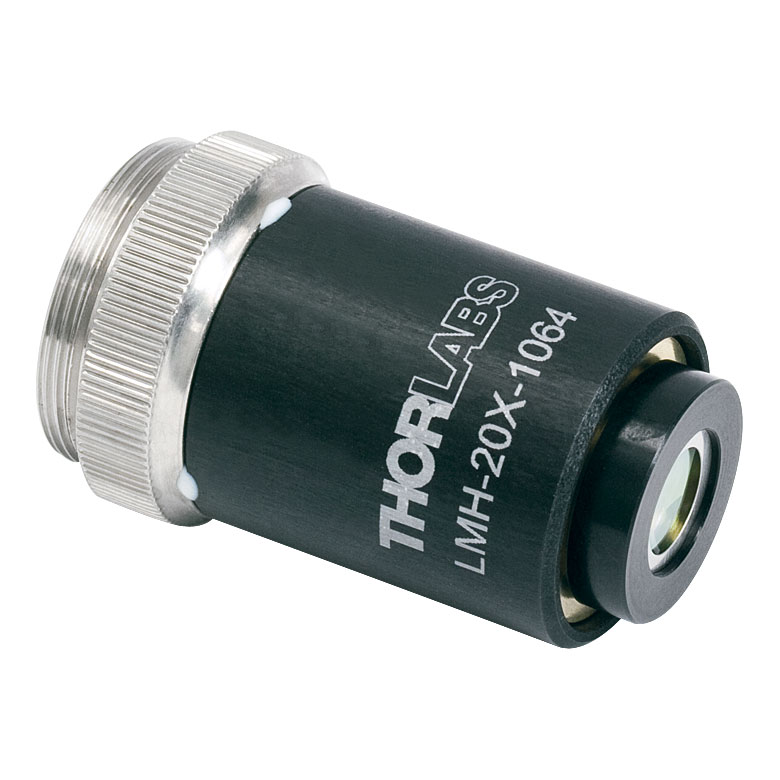

LMH-20X-1064 - высокоапертурный фокусирующий объектив серии MicroSpot с увеличением 20X, оптимизированный для работы с мощным лазерным излучением на длине волны 1064 нм. Повышенное увеличение обеспечивает меньший диаметр фокусного пятна (около 5 мкм) по сравнению с 10X вариантом, что критично для сверхточной микрообработки и создания субмикронных структур. Объектив разработан с использованием специальных оптических стекол и покрытий, выдерживающих высокую плотность мощности без деградации оптических характеристик. Многоэлементная конструкция обеспечивает коррекцию сферических и хроматических аберраций, что критично для формирования дифракционно-ограниченного фокусного пятна. Высокая числовая апертура (NA около 0.4) обеспечивает крутую фокусировку, позволяя работать с материалами различной толщины и создавать глубокие микроструктуры. Объектив оснащен антиотражающим покрытием, обеспечивающим пропускание >96% на 1064 нм и минимизирующим обратные отражения, которые могли бы повредить лазерный источник. Прецизионная механическая обработка корпуса обеспечивает соосность оптической оси с механической осью с точностью <10 мкм. Объектив может использоваться в системах с наносекундными, пикосекундными и фемтосекундными лазерами.Характеристики
- Длина волны: 1064 нм
- Увеличение: 20X
- Диаметр фокусного пятна: около 5 мкм
- Числовая апертура: NA ≈ 0.4
- Пропускание: >96% на 1064 нм
- Коррекция: многоэлементная ахроматическая
- Точность соосности: <10 мкм
- Корпус: металлический M25
- Производитель: Thorlabs
Отрасли применения
- Микроэлектроника: резка кремниевых структур
- Прецизионная сварка: микросоединения
- 3D микрообработка: фемтосекундная абляция
- Производство датчиков: формирование микроканалов
- Фотоника: изготовление волноводов
- Медицинские импланты: маркировка и обработка
- Научные исследования: многофотонная полимеризация
