Описание

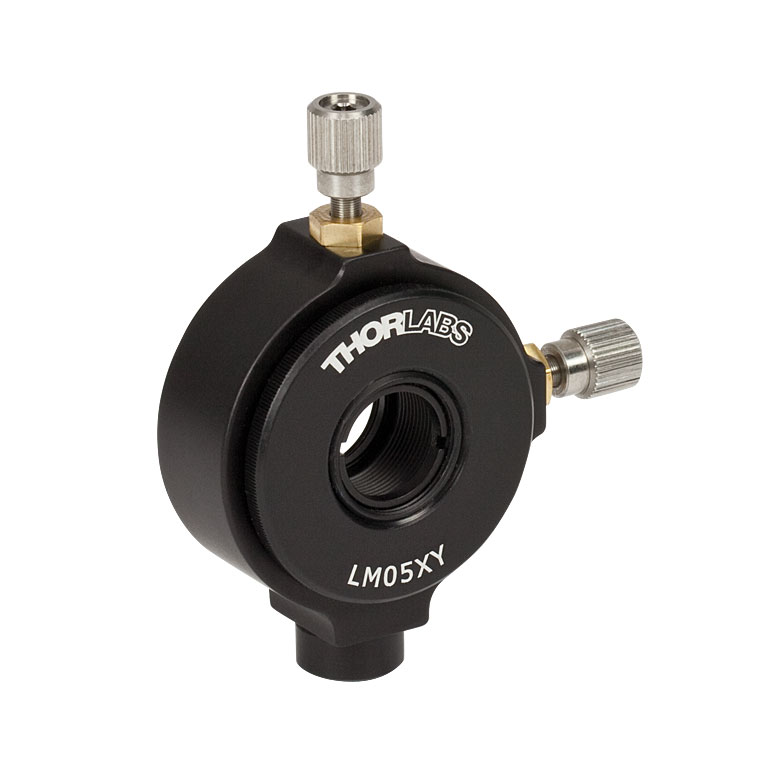

LM05XY - прецизионный держатель оптических элементов диаметром 1/2 дюйма (12.7 мм) с интегрированной системой микрометрического смещения в плоскости XY. Этот держатель позволяет не только надежно фиксировать оптический элемент, но и точно позиционировать его в поперечной плоскости с разрешением до 10 мкм, что критично для юстировки высокоточных оптических систем. Механизм смещения основан на дифференциальных микрометрических винтах, обеспечивающих плавное и воспроизводимое перемещение в диапазоне ±1 мм по каждой оси. В комплект поставки входит одно стопорное кольцо SM05, которое надежно фиксирует оптический элемент и предотвращает его смещение после юстировки. Держатель имеет стандартное резьбовое крепление 8-32 для монтажа на стойки и стержни. Компактная конструкция позволяет использовать держатель в стесненных пространствах сложных оптических систем. Черное анодированное покрытие минимизирует рассеянный свет и обеспечивает защиту от коррозии. Держатель идеально подходит для юстировки лазерных пучков, установки пространственных фильтров, позиционирования точечных диафрагм и других задач, требующих точного контроля положения оптического элемента. Градуированная шкала на микрометрических винтах позволяет контролировать величину смещения и обеспечивает воспроизводимость настроек.Характеристики
- Диаметр оптики: Ø1/2" (12.7 мм)
- Смещение XY: ±1 мм по каждой оси
- Разрешение: около 10 мкм
- Стопорное кольцо: SM05 (в комплекте)
- Крепление: резьба 8-32
- Материал: алюминий анодированный
- Покрытие: черное анодирование
- Градуированная шкала: да
- Производитель: Thorlabs
Отрасли применения
- Лазерная физика: юстировка лазерных резонаторов
- Оптическая связь: установка волоконных коллиматоров
- Микроскопия: точное позиционирование фильтров
- Интерферометрия: установка пространственных фильтров
- Спектроскопия: позиционирование апертур
- Квантовая оптика: монтаж одномодовых волокон
- Голография: установка точечных источников
