Поставщик
|
Thorlabs |
|
Артикул
|
LK1684L1-C |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4452 |
|
Тип линз
|
вогнутые |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
Описание

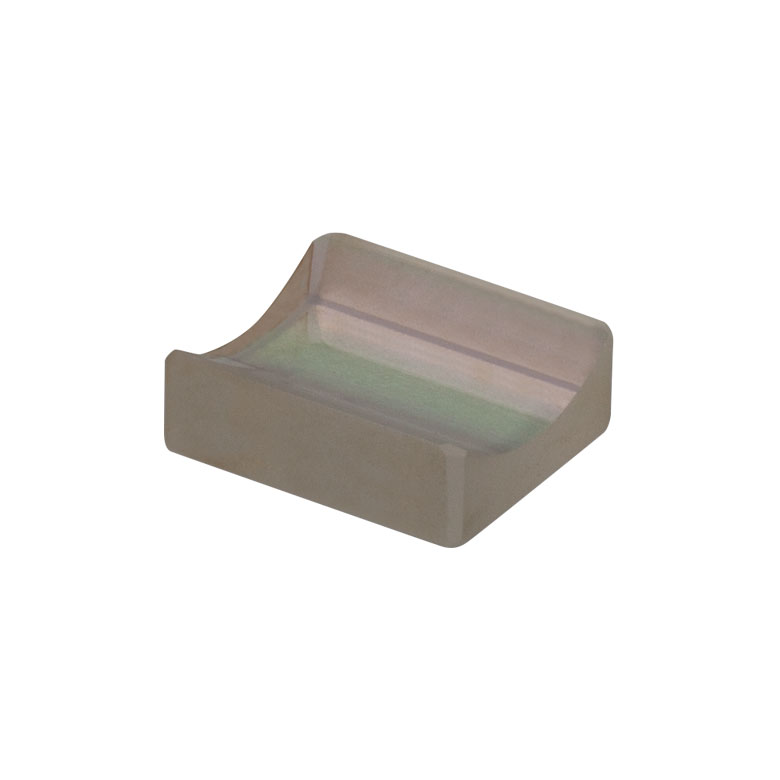

LK1684L1-C — N-BK7 плоско-вогнутая цилиндрическая линза Thorlabs с фокусным расстоянием -12.7 мм. Это цилиндрическая линза, которая изменяет расходимость/сходимость пучка только в одной оси, что позволяет точно управлять профилем излучения без влияния на перпендикулярное направление.
Оптика выполнена в формате прямоугольной цилиндрической линзы размером 10 мм × 12 мм. Плоско-вогнутая геометрия обеспечивает отрицательное фокусное расстояние и используется для расширения луча, формирования линии или компенсации астигматизма в оптических трактах. Прямоугольная форма удобна для компоновки в компактных оптических узлах и при работе с вытянутыми апертурами.
Просветляющее покрытие, рассчитанное на диапазон 1050-1700 нм, снижает отражения на рабочих длинах волн и помогает увеличить пропускание оптической системы.
Ключевые особенности
- Материал: N-BK7 (оптическое стекло, широко применяемое в видимом и ближнем ИК диапазонах)
- Тип: Плоско-вогнутая цилиндрическая
- Фокусное расстояние: -12.7 мм
- Высота: 10 мм
- Длина: 12 мм
- Покрытие: 1050-1700 нм
- Фокусировка и формирование пучка только по одной оси (удобно для создания линейного фокуса)
- Подходит для лабораторных и промышленно-измерительных применений
Применение
- Формирование лазерной линии и линейной подсветки (line generation)
- Анизотропное расширение/сжатие пучка в одной оси (beam shaping)
- Коррекция астигматизма в оптических системах и лазерных трактах
- Оптика для 1D-сканирования, профилометрии и машинного зрения
- Экспериментальные установки с коллимированными и слабо расходящимися пучками
Рекомендации
- При работе с цилиндрическими линзами заранее определите ось, в которой требуется изменение пучка: цилиндрическая поверхность должна быть ориентирована вдоль нужного направления фокусировки/рассеяния.
- Для снижения паразитных отражений используйте версию с покрытием под ваш диапазон длин волн или задавайте небольшой угол к нормали (если позволяет оптическая схема).
- Избегайте касания оптических поверхностей: используйте перчатки и продувку чистым воздухом/азотом при обслуживании.
