Поставщик
|
Thorlabs |
|
Артикул
|
LK1283L1-A |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4453 |
|
Тип линз
|
вогнутые |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
Описание

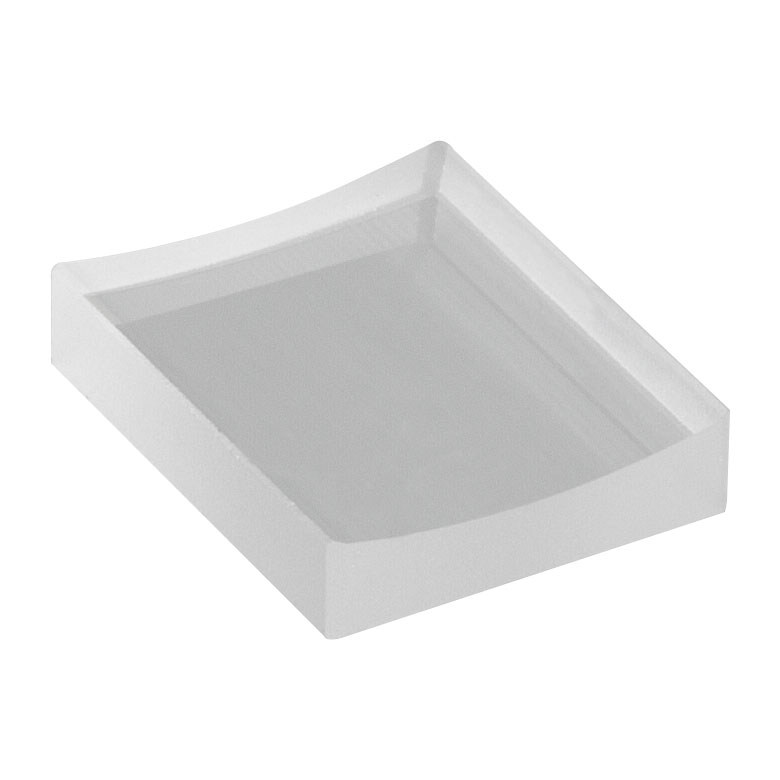

LK1283L1-A — плоско-вогнутая цилиндрическая линза (прямоугольная), изготовленная из материала N-BK7. Плоско‑вогнутая цилиндрическая линза рассеивает излучение (расширяет пучок) в одной оси, сохраняя неизменной вторую ось. Её применяют для «растяжения» пучка, управления расходимостью и компенсации астигматизма. Среднее фокусное расстояние удобно для формирования линии или коррекции профиля пучка без чрезмерных требований к расстояниям в оптическом тракте.
Фокусное расстояние: -40 мм. Геометрические параметры: высота 10.0 мм, длина 12.0 мм. Оптическое стекло N‑BK7 широко используется в системах видимого и ближнего ИК‑диапазона благодаря хорошему балансу цены, оптического качества и технологичности обработки поверхностей. Просветляющее покрытие рассчитано на видимый диапазон 350–700 нм. Оно уменьшает отражения на рабочих поверхностях и повышает пропускание в оптических системах освещения, визуализации и лазерных экспериментах.
Ключевые особенности
- Тип: Плоско-вогнутая цилиндрическая (прямоугольная)
- Фокусное расстояние: -40 мм
- Материал: N-BK7
- Габариты: высота 10.0 мм, длина 12.0 мм
- Покрытие: 350-700 нм
Применение
- Формирование тонкой линии света (line focus) для подсветки, сканирования и машинного зрения
- Сжатие/расширение лазерного пучка по одной оси (beam shaping)
- Коррекция астигматизма и согласование формы пучка диодных лазеров
- Оптические эксперименты, спектроскопия и лабораторные стенды
Рекомендации
Безоправное исполнение подходит для компактных сборок и интеграции в механические детали заказчика, но требует аккуратного обращения при монтаже. При юстировке учитывайте ориентацию цилиндрической оси: поворот линзы на 90° меняет направление фокусировки. Для снижения обратных отражений в чувствительных лазерных схемах предпочтительны версии с AR‑покрытием под ваш диапазон длин волн.
