Поставщик
|
Thorlabs |
|
Артикул
|
LJ7003RM-G |
|
Материал
|
ZnSe (селенид цинка) |
|
Форма
|
круглые, цилиндрические |
|
Комплектация
|
в оправе |
|
Фокусное расстояние
|
50-200 мм |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание

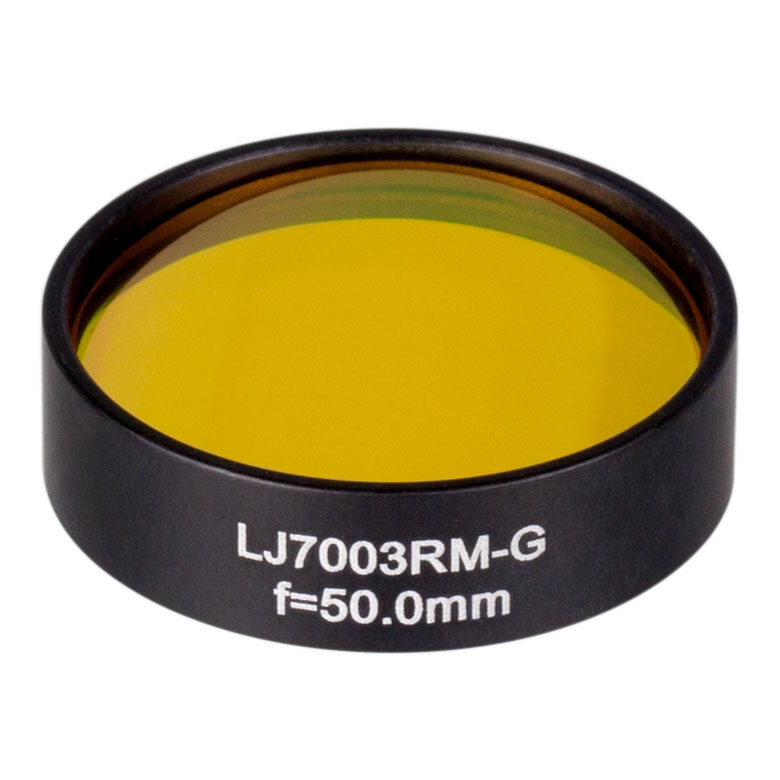

LJ7003RM-G — плоско-выпуклая цилиндрическая линза (круглая (в оправе)), изготовленная из материала ZnSe. Плоско‑выпуклая цилиндрическая линза фокусирует излучение в одной оси и оставляет вторую ось неизменной. Это классический элемент для формирования тонкой световой линии, компрессии пучка по одной координате и коррекции астигматизма. Среднее фокусное расстояние удобно для формирования линии или коррекции профиля пучка без чрезмерных требований к расстояниям в оптическом тракте.
Фокусное расстояние: 50 мм. Геометрические параметры: Ø1". Селенид цинка (ZnSe) является распространённым материалом для оптики среднего и дальнего ИК‑диапазонов. Он хорошо подходит для формирования пучка в ИК‑лазерных установках. Просветляющее покрытие рассчитано на дальний ИК‑диапазон 7–12 µm и подходит, например, для СО₂‑лазеров и тепловизионных оптических трактов. Оно помогает минимизировать потери и паразитные переотражения.
Ключевые особенности
- Тип: Плоско-выпуклая цилиндрическая (круглая (в оправе))
- Фокусное расстояние: 50 мм
- Материал: ZnSe
- Габариты: Ø1"
- Покрытие: 7 - 12 мкм
Применение
- Формирование тонкой линии света (line focus) для подсветки, сканирования и машинного зрения
- Сжатие/расширение лазерного пучка по одной оси (beam shaping)
- Коррекция астигматизма и согласование формы пучка диодных лазеров
- Оптические эксперименты, спектроскопия и лабораторные стенды
Рекомендации
Исполнение в оправе (Ø1") упрощает установку: линзу удобно фиксировать в держателях, тубусах и оптических узлах без риска повредить рабочие поверхности. При юстировке учитывайте ориентацию цилиндрической оси: поворот линзы на 90° меняет направление фокусировки. Для снижения обратных отражений в чувствительных лазерных схемах предпочтительны версии с AR‑покрытием под ваш диапазон длин волн.
