Поставщик
|
Thorlabs |
|
Артикул
|
LJ5195RM-E |
|
Материал
|
CaF2 (фторид кальция) |
|
Форма
|
цилиндрические |
|
Комплектация
|
в оправе |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание

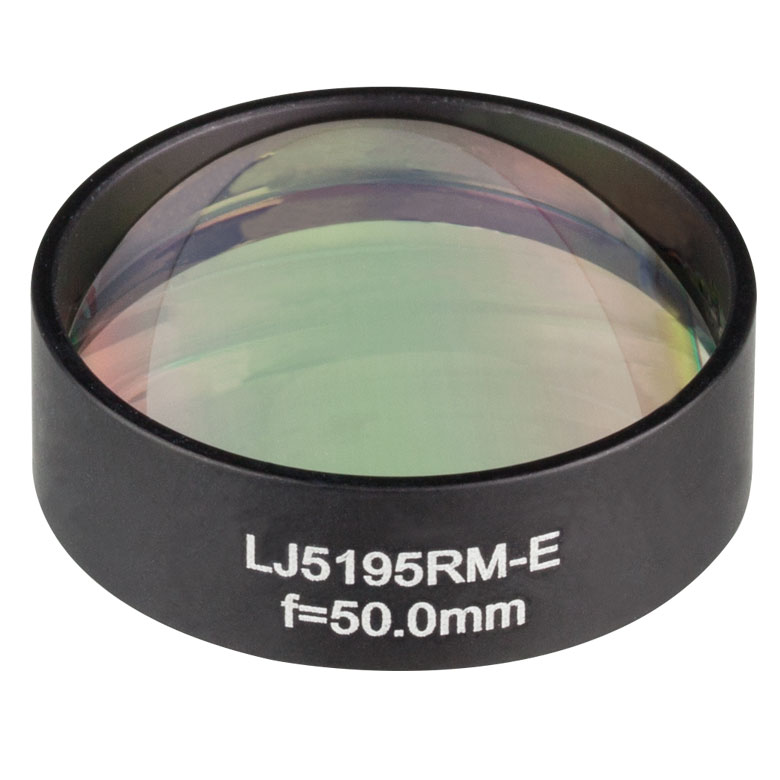

LJ5195RM-E — плоско-выпуклая цилиндрическая линза (круглая (в оправе)), изготовленная из материала CaF2. Плоско‑выпуклая цилиндрическая линза фокусирует излучение в одной оси и оставляет вторую ось неизменной. Это классический элемент для формирования тонкой световой линии, компрессии пучка по одной координате и коррекции астигматизма. Среднее фокусное расстояние удобно для формирования линии или коррекции профиля пучка без чрезмерных требований к расстояниям в оптическом тракте.
Фокусное расстояние: 50 мм. Геометрические параметры: Ø1". Фторид кальция (CaF₂) обеспечивает широкую прозрачность в УФ–ИК‑областях и низкие потери в инфракрасном диапазоне. Материал часто выбирают для ИК‑оптики и спектроскопических задач. Просветляющее покрытие оптимизировано для ИК‑диапазона 2–5 µm. Такое покрытие уменьшает отражения и повышает пропускание в системах среднего ИК‑диапазона.
Ключевые особенности
- Тип: Плоско-выпуклая цилиндрическая (круглая (в оправе))
- Фокусное расстояние: 50 мм
- Материал: CaF2
- Габариты: Ø1"
- Покрытие: 2 - 5.0 мкм
Применение
- Формирование тонкой линии света (line focus) для подсветки, сканирования и машинного зрения
- Сжатие/расширение лазерного пучка по одной оси (beam shaping)
- Коррекция астигматизма и согласование формы пучка диодных лазеров
- Оптические эксперименты, спектроскопия и лабораторные стенды
Рекомендации
Исполнение в оправе (Ø1") упрощает установку: линзу удобно фиксировать в держателях, тубусах и оптических узлах без риска повредить рабочие поверхности. При юстировке учитывайте ориентацию цилиндрической оси: поворот линзы на 90° меняет направление фокусировки. Для снижения обратных отражений в чувствительных лазерных схемах предпочтительны версии с AR‑покрытием под ваш диапазон длин волн.
