Поставщик
|
Thorlabs |
|
Артикул
|
LJ4878-UV |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
50-200 мм |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание

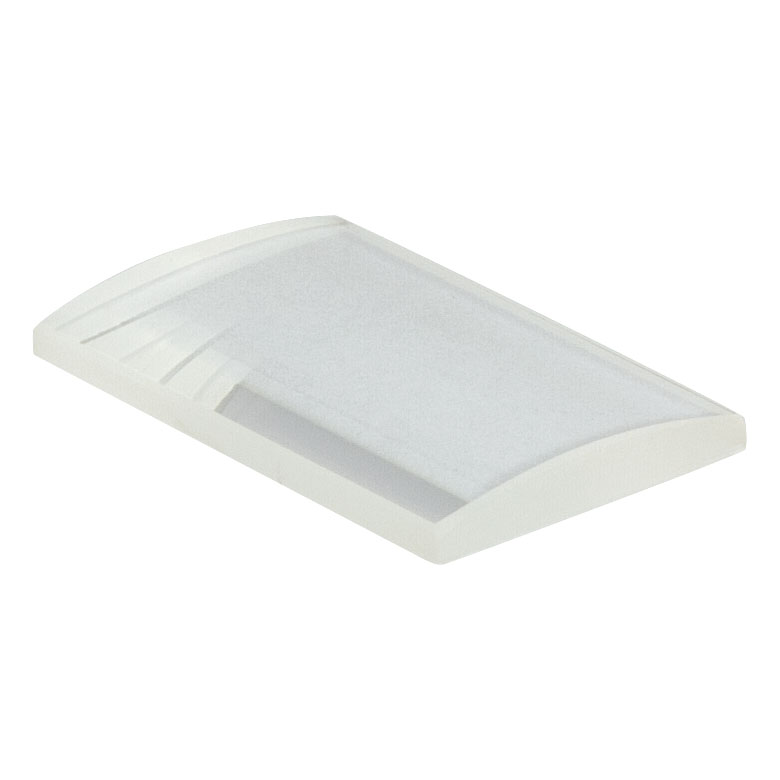

LJ4878-UV — плоско-выпуклая цилиндрическая линза (прямоугольная), изготовленная из материала Кварцевое стекло (UV Fused Silica). Плоско‑выпуклая цилиндрическая линза фокусирует излучение в одной оси и оставляет вторую ось неизменной. Это классический элемент для формирования тонкой световой линии, компрессии пучка по одной координате и коррекции астигматизма. Большое фокусное расстояние обеспечивает более «мягкую» фокусировку и удобную рабочую геометрию при формировании линии или изменении расходимости.
Фокусное расстояние: 75 мм. Геометрические параметры: высота 20.0 мм, длина 30.0 мм. Кварцевое стекло отличается низким коэффициентом поглощения, стабильностью геометрии и хорошей стойкостью к лазерным плотностям мощности. Это практичный выбор для лабораторных и промышленно‑ориентированных оптических узлов. Просветляющее покрытие оптимизировано для УФ‑диапазона 290–370 нм. Оно снижает паразитные отражения и потери мощности при работе с УФ‑источниками и лазерами, улучшая контраст и стабильность оптической схемы.
Ключевые особенности
- Тип: Плоско-выпуклая цилиндрическая (прямоугольная)
- Фокусное расстояние: 75 мм
- Материал: Кварцевое стекло (UV Fused Silica)
- Габариты: высота 20.0 мм, длина 30.0 мм
- Покрытие: 290-370 нм
Применение
- Формирование тонкой линии света (line focus) для подсветки, сканирования и машинного зрения
- Сжатие/расширение лазерного пучка по одной оси (beam shaping)
- Коррекция астигматизма и согласование формы пучка диодных лазеров
- Оптические эксперименты, спектроскопия и лабораторные стенды
Рекомендации
Безоправное исполнение подходит для компактных сборок и интеграции в механические детали заказчика, но требует аккуратного обращения при монтаже. При юстировке учитывайте ориентацию цилиндрической оси: поворот линзы на 90° меняет направление фокусировки. Для снижения обратных отражений в чувствительных лазерных схемах предпочтительны версии с AR‑покрытием под ваш диапазон длин волн.
